Ballu · серия W4-S

Водяной тепловентилятор Ballu BHP-W4-20-S

Name: Водяной тепловентилятор Ballu BHP-W4-20-S
Brand: Ballu

15,4 кВт при 90/70 °C и воздухе +15 °C · 1 600 м³/ч · 3-рядный теплообменник · AC · теплоноситель до 120 °C. Производство: Россия.

Рассчитать количество под объект Аналоги других брендов

Мощность при разных графиках теплоносителя

Максимальная скорость, 1 600 м³/ч. «Паспорт» — режим есть в таблице производителя, цифры приведены к ней; «расчёт» — пересчёт единым методом по паспортным данным (в паспортных точках расхождение до 1 % в 9 из 10 случаев; вне таблицы — оценка). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.

График, °C	Воздух на входе 0 °C				Воздух на входе +15 °C
	кВт	t вых.	м³/ч	кПа	кВт	t вых.	м³/ч	кПа
90/70 паспорт	19,3	35,9	0,85	2,2	15,4	43,7	0,68	1,6
80/60 паспорт	16,5	30,7	0,72	1,7	12,6	38,5	0,55	1,1
70/50 паспорт	13,6	25,3	0,59	1,3	9,7	33,2	0,43	0,7
60/40 расчёт	10,7	20,0	0,46	0,9	6,9	27,8	0,30	0,4

Вентилятор по скоростям

	Скорость I	Скорость II	Скорость III
Расход воздуха, м³/ч	750	1 000	1 600
Мощность при 90/70, +15 °C, кВт	6,2	10,8	15,4
Струя горизонтальная, м	4	6	9
Электропотребление AC, Вт	40	52	100

Характеристики

Бренд: Ballu
Страна производства: Россия
Теплообменник: 3-рядный
Двигатель: AC
Электропитание: 230 В, 1 ф.
Макс. температура теплоносителя: 120 °C
Макс. давление: 1,5 МПа
Присоединение: Наружная резьба 3/4"
Корпус: Металл
Режим охлаждения: нет данных
Габариты Ш×В×Г: 535×420×305 мм
Масса: 14,0 кг
Гарантия: 3 г.
Расхождение расчёта с паспортом: до 1 % в 9 из 10 точек таблицы (всего 60)

Документы

Документы производителя, без регистрации.

Что важно знать

Как и у BHP-W4-15, t на выходе в паспортной таблице не сходится с расходом воздуха. В отдельной инструкции для W4-20-S значение массы указано с ошибкой (перепутано).
Шум 47 дБ(А) на 5 м указан одним значением (номинальным).
Длина струи 9 м («теоретическая») указана для III скорости; для I–II пересчитана пропорционально расходу.
Высота установки по паспорту: до 4 м (без разделения на стену и потолок).
Гликоль допускается, предельная концентрация не указана.
Макс. давление теплоносителя: на сайте 16 бар, в паспорте 1,5 МПа; уточняйте у производителя.

Автоматика и обвязка

Позиции Ballu, совместимые с этой моделью по данным производителя. Готовый комплект с количеством на ваш объект собирает мастер подбора.

Пульты и контроллеры

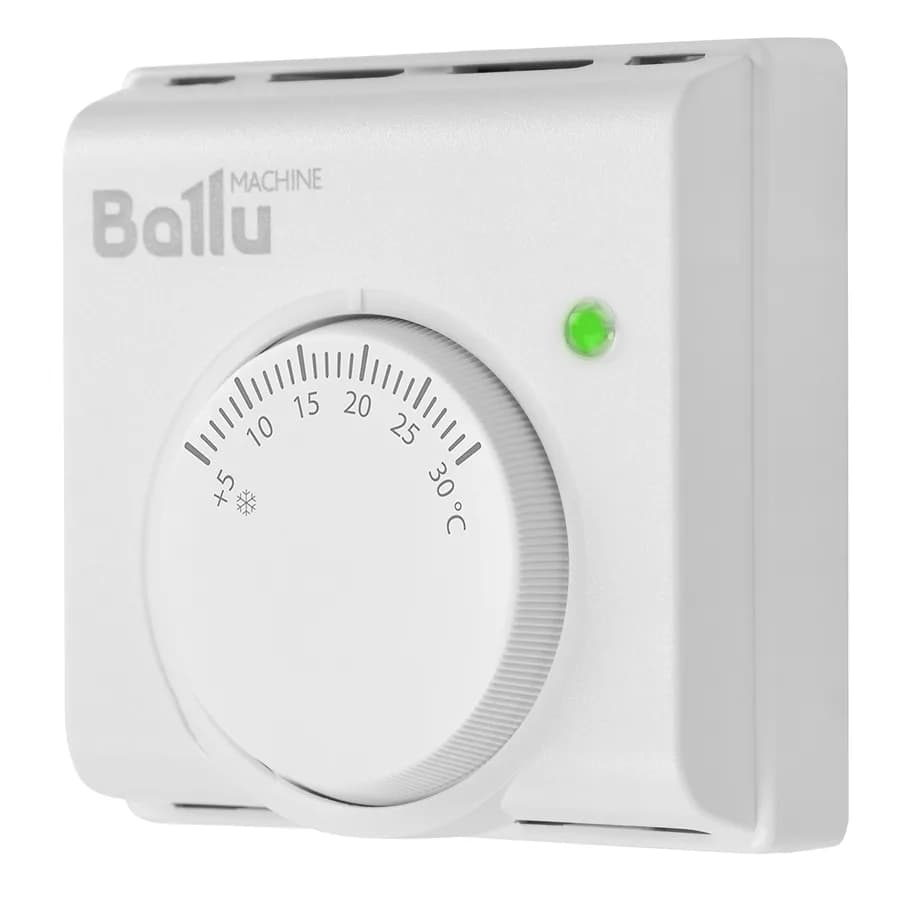

Термостаты

Клапаны и узлы обвязки

Подводка

Вся автоматика и обвязка Ballu →

Аналоги других брендов

Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.

Модель	кВт (90/70, +15)	Воздух, м³/ч	Двигатель	Макс. t	Цена от
Ballu BHP-W4-20-S (эта модель)	15,4	1 600	AC	120 °C	32 990 ₽
Тепломаш КЭВ-34T3,5W2	15,9 (+3 %)	1 900	AC	150 °C	38 574 ₽
Sonniger CR ONE	14,9 (-3 %)	1 600	AC/EC	130 °C	25 062 ₽
ГРЕЕРС ВС-1320С	17,2 (+12 %)	2 000	AC	120 °C	50 939 ₽

О бренде Ballu

Серии W2, W3, W4: 23 актуальные модели
Номинал в каталоге — при 90/70 и +15 °C, максимум — при 130/90 и 0 °C
Гарантия 3 года (серия W2-SF — 2 года)

Все модели Ballu, сильные и слабые стороны →
