Тепломаш · серия TW

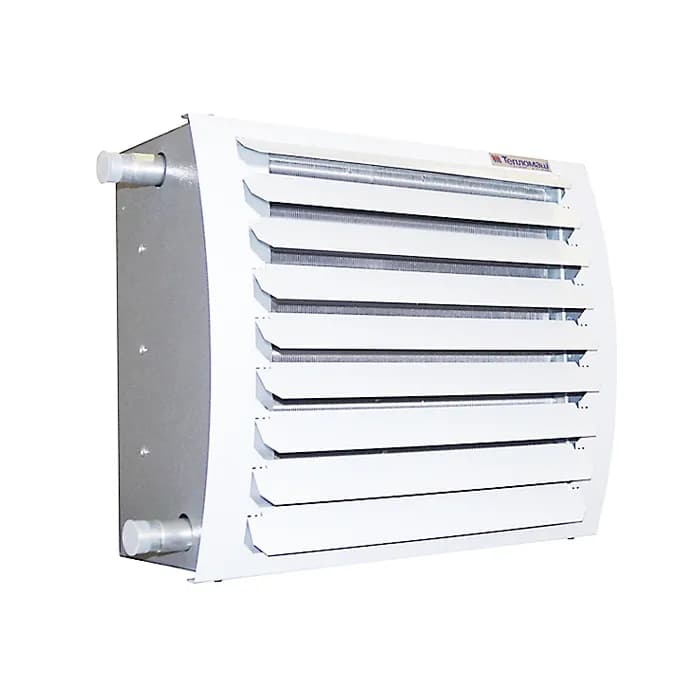

Водяной тепловентилятор Тепломаш КЭВ-34T3,5W2
16,1 кВт при 90/70 °C и воздухе +15 °C · 1 900 м³/ч · 2-рядный теплообменник · AC · теплоноситель до 150 °C. Производство: Россия.
Мощность при разных графиках теплоносителя
Максимальная скорость, 1 900 м³/ч. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт единым методом по паспортным данным (точность ±1 %). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 расчёт | 20,5 | 32,1 | 0,90 | 8,0 | 16,1 | 40,3 | 0,71 | 5,2 |
| 80/60 паспорт | 17,3 | 27,2 | 0,76 | 5,9 | 12,9 | 35,3 | 0,57 | 3,5 |
| 70/50 расчёт | 14,1 | 22,2 | 0,62 | 4,0 | 9,8 | 30,4 | 0,43 | 2,1 |
| 60/40 паспорт | 11,0 | 17,2 | 0,48 | 2,5 | 6,7 | 25,5 | 0,29 | 1,0 |
| 50/30 расчёт | 7,8 | 12,3 | 0,34 | 1,4 | 3,6 | 20,7 | 0,16 | 0,3 |
| 130/70 паспорт | 21,7 | 34,0 | 0,32 | 1,3 | 17,2 | 42,1 | 0,26 | 0,8 |
| 150/70 паспорт | 22,6 | 35,5 | 0,26 | 0,8 | 18,1 | 43,5 | 0,20 | 0,6 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 950 | 1 450 | 1 900 |
| Мощность при 90/70, +15 °C, кВт | 9,9 | 13,4 | 16,1 |
| Струя горизонтальная, м | 7 | 10 | 14 |
Характеристики
- Бренд / производитель
- Тепломаш / АО «НПО «Тепломаш», Санкт-Петербург
- Страна производства
- Россия
- Теплообменник
- 2-рядный
- Двигатель
- AC
- Макс. температура теплоносителя
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- G 3/4" НР
- Корпус
- оцинкованная сталь, полимерная окраска, серый
- Режим охлаждения
- нет данных
- Габариты Ш×В×Г
- 480×410×320 мм
- Масса
- 16,5 кг
- Высота монтажа под потолком
- 4–6 м
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (36 точек)
Документы
- Паспорт серии TW
- Описание серии TW
- Каталог «Тепловое оборудование Тепломаш 2026»
- Декларация/сертификат (PDF)
Документы производителя, без регистрации.
Что важно знать
- Таблица TW — только макс. скорость (плюс мин. при +15 °C из паспорта); 150/70…60/40.
- Гарантия: в гарантийной книжке 36 мес., в карточках TW на сайте — 24.
- Δp оцифрован с графика каталога 2026 (±10–15 %); расход воды в таблицах ~+11 % к балансу.
- Шум 48 дБ(А) на 5 м и потребление 130 Вт даны только для макс. скорости.
- Струя по скоростям I–II пересчитана пропорционально расходу (дана одна цифра — для III).
- Настенный монтаж (струя под 45°): высота до 4 м; потолочный — по таблице производителя (струя вниз).
- Только AC (3 скорости), EC-исполнений нет; незамерзающие жидкости и охлаждение — по согласованию с заводом.
- Режима 90/70 в паспорте нет — passport.powerKw90_70_0 рассчитан моделью.
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
| Модель | кВт (90/70, +15) | Воздух, м³/ч | Двигатель | Макс. t | Цена от |
|---|---|---|---|---|---|
| Тепломаш КЭВ-34T3,5W2 (эта модель) | 16,1 | 1 900 | AC | 150 °C | 38 574 ₽ |
| Ballu BHP-W2-20-C | 15,6 (-3 %) | 2 000 | AC | 130 °C | 29 990 ₽ |
| Aerock MINI R2 | 16,7 (+4 %) | 2 170 | AC/EC | 130 °C | 32 838 ₽ |
| Volcano VR Mini | 16,9 (+5 %) | 2 100 | AC/EC | 130 °C | 28 106 ₽ |
| Sonniger CR ONE | 15,1 (-6 %) | 1 600 | AC/EC | 130 °C | 25 062 ₽ |
| ГРЕЕРС ВС-1320С | 17,7 (+10 %) | 2 000 | AC | 120 °C | 50 939 ₽ |
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70
- Пульт с термостатом и ИК-пульт в комплекте
