Volcano · серия VR

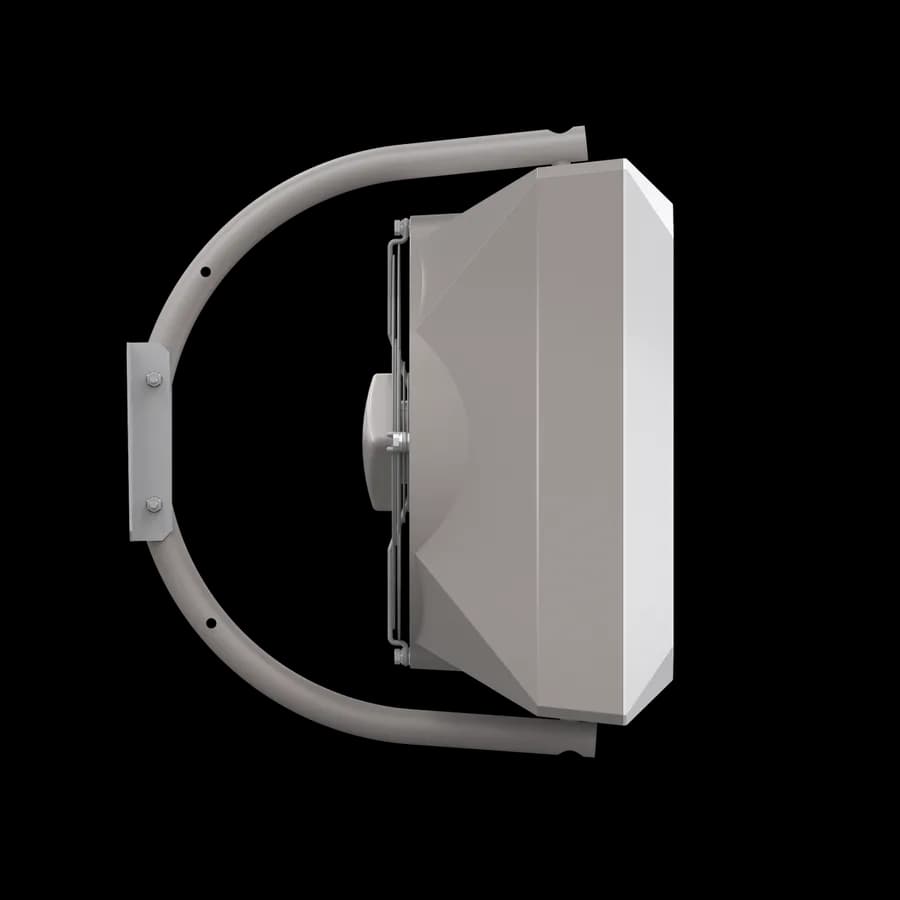

Водяной тепловентилятор Volcano VR Mini
16,9 кВт при 90/70 °C и воздухе +15 °C · 2 100 м³/ч · 2-рядный теплообменник · AC / EC · теплоноситель до 130 °C. Производство: Польша.
Мощность при разных графиках теплоносителя
Максимальная скорость, 2 100 м³/ч. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт единым методом по паспортным данным (точность ±2 %). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 паспорт | 21,3 | 30,2 | 0,94 | 14,1 | 16,9 | 39,1 | 0,75 | 9,5 |
| 80/60 паспорт | 18,2 | 25,9 | 0,80 | 10,7 | 13,9 | 34,8 | 0,61 | 6,6 |
| 70/50 паспорт | 15,2 | 21,6 | 0,66 | 7,7 | 10,9 | 30,4 | 0,47 | 4,3 |
| 60/40 расчёт | 12,1 | 17,3 | 0,53 | 5,2 | 7,8 | 26,1 | 0,34 | 2,4 |
| 50/30 паспорт | 9,1 | 12,9 | 0,39 | 3,1 | 4,8 | 21,8 | 0,21 | 1,0 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 1 100 | 1 650 | 2 100 |
| Мощность при 90/70, +15 °C, кВт | 11,5 | 14,7 | 16,9 |
| Струя горизонтальная, м | 5 | 8 | 14 |
| Струя вертикальная, м | 3 | 5 | 8 |
| Шум AC на 5 м, дБ(А) | 29 | 42 | 52 |
| Электропотребление AC, Вт | 53 | 73 | 112 |
| Шум EC на 5 м, дБ(А) | 27 | 40 | 50 |
| Электропотребление EC, Вт | 5 | 32 | 91 |
Характеристики
- Бренд / производитель
- Volcano / VTS Group
- Страна производства
- Польша
- Теплообменник
- 2-рядный
- Двигатель
- AC, EC
- Макс. температура теплоносителя
- 130 °C
- Макс. давление
- 1,6 МПа
- Присоединение
- G 3/4" (внутр. резьба, ферула)
- Гликоль
- до 50 %
- Корпус
- ABS, RAL 9016 / RAL 7036; консоль поворот ±60°
- Режим охлаждения
- есть, с таблицами производителя
- Габариты Ш×В×Г
- 530×530×310 мм
- Масса
- 13,0 / 14,0 кг
- Высота монтажа на стене
- 2–5 м
- Высота монтажа под потолком
- 3–8 м
- Гарантия
- 3 г.
- Точность расчёта
- ±2 % к паспорту (60 точек)
Документы
- Паспорт VOLCANO VR (2024)
- Электрические схемы подключения VOLCANO VR
- Режим охлаждения и дренаж VOLCANO
- Revit-семейство VOLCANO EC (RFA)
- Инструкция по монтажу и эксплуатации (VTS)
- Листовка VOLCANO (VTS, EN)
Документы производителя, без регистрации.
Что важно знать
- Линия ВОЛКАНО РУ (РУ Mini): технически то же, продаётся как ВОЛКАНО РУ (ООО «ВТС»; KLAS, Турция / сборка Обухово), цена как у VR.
- Опечатка паспорта VR (ver 5.0): при +5 °C у строк 1650 и 2100 м³/ч перепутаны столбцы 80/60, 70/50, 50/30 — исправлено.
- Гарантия 3 года (у Импульс Групп на теплообменник/вентилятор/автоматику — 1 год).
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
| Модель | кВт (90/70, +15) | Воздух, м³/ч | Двигатель | Макс. t | Цена от |
|---|---|---|---|---|---|
| Volcano VR Mini (эта модель) | 16,9 | 2 100 | AC/EC | 130 °C | 28 106 ₽ |
| Aerock MINI R2 | 16,7 (-2 %) | 2 170 | AC/EC | 130 °C | 32 838 ₽ |
| ГРЕЕРС ВС-1320С | 17,7 (+4 %) | 2 000 | AC | 120 °C | 50 939 ₽ |
| Тепломаш КЭВ-34T3,5W2 | 16,1 (-5 %) | 1 900 | AC | 150 °C | 38 574 ₽ |
| Ballu BHP-W2-20-C | 15,6 (-8 %) | 2 000 | AC | 130 °C | 29 990 ₽ |
| Sonniger CR ONE | 15,1 (-11 %) | 1 600 | AC/EC | 130 °C | 25 062 ₽ |
О бренде Volcano
- Два корпуса на 3–90 кВт: VR Mini / Mini 3 и VR1–VR4 в одном габарите
- У каждой модели есть версия с EC-двигателем
- Гарантия 3 года; ВОЛКАНО РУ — технически те же VR1–VR3
