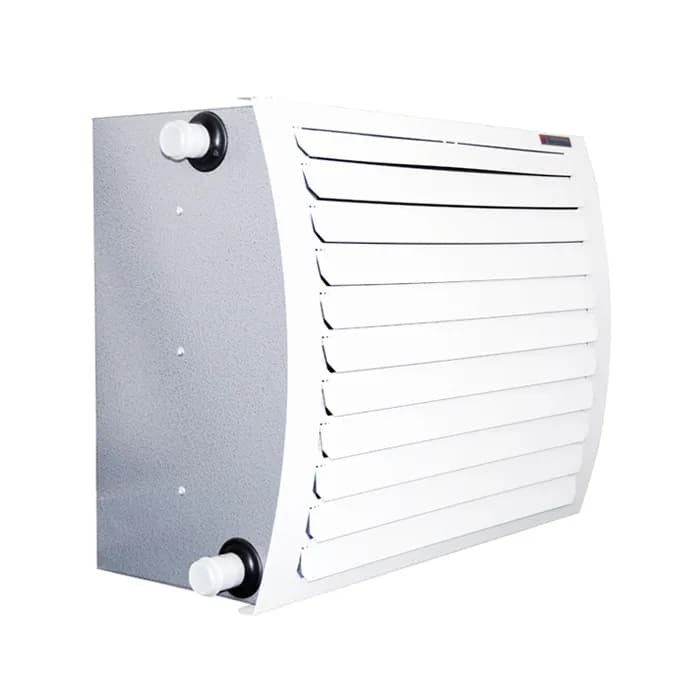

Водяной тепловентилятор Тепломаш КЭВ-49T3,5W2
23,5 кВт при 90/70 °C и воздухе +15 °C · 2 400 м³/ч · 2-рядный теплообменник · AC · теплоноситель до 150 °C. Производство: Россия.
Мощность при разных графиках теплоносителя
Максимальная скорость, 2 400 м³/ч. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт единым методом по паспортным данным (точность ±1 %). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 расчёт | 29,8 | 37,0 | 1,32 | 6,4 | 23,5 | 44,3 | 1,04 | 4,2 |
| 80/60 паспорт | 25,3 | 31,5 | 1,11 | 4,8 | 19,1 | 38,7 | 0,84 | 2,9 |
| 70/50 расчёт | 20,9 | 25,9 | 0,91 | 3,3 | 14,7 | 33,2 | 0,64 | 1,8 |
| 60/40 паспорт | 16,4 | 20,4 | 0,71 | 2,1 | 10,2 | 27,7 | 0,45 | 0,9 |
| 50/30 расчёт | 11,9 | 14,9 | 0,52 | 1,2 | 5,8 | 22,3 | 0,25 | 0,3 |
| 130/70 паспорт | 32,3 | 40,2 | 0,48 | 1,1 | 26,0 | 47,3 | 0,39 | 0,7 |
| 150/70 паспорт | 34,0 | 42,2 | 0,38 | 0,7 | 27,5 | 49,2 | 0,31 | 0,5 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 1 200 | 1 800 | 2 400 |
| Мощность при 90/70, +15 °C, кВт | 14,2 | 19,1 | 23,5 |
| Струя горизонтальная, м | 7 | 10 | 14 |
Характеристики
- Бренд / производитель
- Тепломаш / АО «НПО «Тепломаш», Санкт-Петербург
- Страна производства
- Россия
- Теплообменник
- 2-рядный
- Двигатель
- AC
- Макс. температура теплоносителя
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- G 1" НР
- Корпус
- оцинкованная сталь, полимерная окраска, серый
- Режим охлаждения
- нет данных
- Габариты Ш×В×Г
- 650×510×400 мм
- Масса
- 22,0 кг
- Высота монтажа под потолком
- 3–4 м
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (36 точек)
Документы
- Паспорт серии TW
- Описание серии TW
- Каталог «Тепловое оборудование Тепломаш 2026»
- Декларация/сертификат (PDF)
Документы производителя, без регистрации.
Что важно знать
- Таблица TW — только макс. скорость (плюс мин. при +15 °C из паспорта); 150/70…60/40.
- Гарантия: в гарантийной книжке 36 мес., в карточках TW на сайте — 24.
- Δp оцифрован с графика каталога 2026 (±10–15 %); расход воды в таблицах ~+11 % к балансу.
- Шум 49 дБ(А) на 5 м и потребление 130 Вт даны только для макс. скорости.
- Струя по скоростям I–II пересчитана пропорционально расходу (дана одна цифра — для III).
- Настенный монтаж (струя под 45°): высота до 3,5 м; потолочный — по таблице производителя (струя вниз).
- Только AC (3 скорости), EC-исполнений нет; незамерзающие жидкости и охлаждение — по согласованию с заводом.
- Режима 90/70 в паспорте нет — passport.powerKw90_70_0 рассчитан моделью.
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
| Модель | кВт (90/70, +15) | Воздух, м³/ч | Двигатель | Макс. t | Цена от |
|---|---|---|---|---|---|
| Тепломаш КЭВ-49T3,5W2 (эта модель) | 23,5 | 2 400 | AC | 150 °C | 47 745 ₽ |
| ГРЕЕРС ВС-1230 | 23,3 (-1 %) | 1 900 | AC/EC | 120 °C | 38 237 ₽ |
| Aerock MINI R3 | 22,2 (-5 %) | 2 070 | AC/EC | 110 °C | 38 550 ₽ |
| Volcano VR Mini 3 | 21,4 (-9 %) | 2 000 | AC/EC | 130 °C | 44 613 ₽ |
| Ballu BHP-W3-25-LN | 20,3 (-14 %) | 2 400 | AC | 150 °C | 42 490 ₽ |
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70
- Пульт с термостатом и ИК-пульт в комплекте
