Volcano · серия VR
Водяной тепловентилятор Volcano VR Mini 3
21,4 кВт при 90/70 °C и воздухе +15 °C · 2 000 м³/ч · 3-рядный теплообменник · AC / EC · теплоноситель до 130 °C. Производство: Польша.
Мощность при разных графиках теплоносителя
Максимальная скорость, 2 000 м³/ч. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт единым методом по паспортным данным (точность ±1 %). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 паспорт | 26,7 | 39,9 | 1,18 | 26,1 | 21,4 | 46,9 | 0,94 | 17,6 |
| 80/60 расчёт | 23,1 | 34,5 | 1,02 | 20,0 | 17,8 | 41,5 | 0,78 | 12,6 |
| 70/50 паспорт | 19,5 | 29,2 | 0,85 | 14,8 | 14,1 | 36,1 | 0,62 | 8,4 |
| 60/40 расчёт | 15,9 | 23,8 | 0,69 | 10,3 | 10,5 | 30,7 | 0,46 | 5,0 |
| 50/30 расчёт | 12,3 | 18,4 | 0,53 | 6,5 | 6,8 | 25,2 | 0,30 | 2,3 |
| 45/35 паспорт | 13,3 | 19,9 | 1,16 | 25,1 | 8,0 | 26,9 | 0,69 | 10,2 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 1 000 | 1 550 | 2 000 |
| Мощность при 90/70, +15 °C, кВт | 13,3 | 18,0 | 21,4 |
| Струя горизонтальная, м | 5 | 8 | 14 |
| Струя вертикальная, м | 3 | 5 | 8 |
| Шум AC на 5 м, дБ(А) | 29 | 41 | 52 |
| Электропотребление AC, Вт | 53 | 73 | 112 |
| Шум EC на 5 м, дБ(А) | 27 | 39 | 50 |
| Электропотребление EC, Вт | 5 | 32 | 91 |
Характеристики
- Бренд / производитель
- Volcano / VTS Group
- Страна производства
- Польша
- Теплообменник
- 3-рядный
- Двигатель
- AC, EC
- Макс. температура теплоносителя
- 130 °C
- Макс. давление
- 1,6 МПа
- Присоединение
- G 3/4" (внутр. резьба, ферула)
- Гликоль
- до 50 %
- Корпус

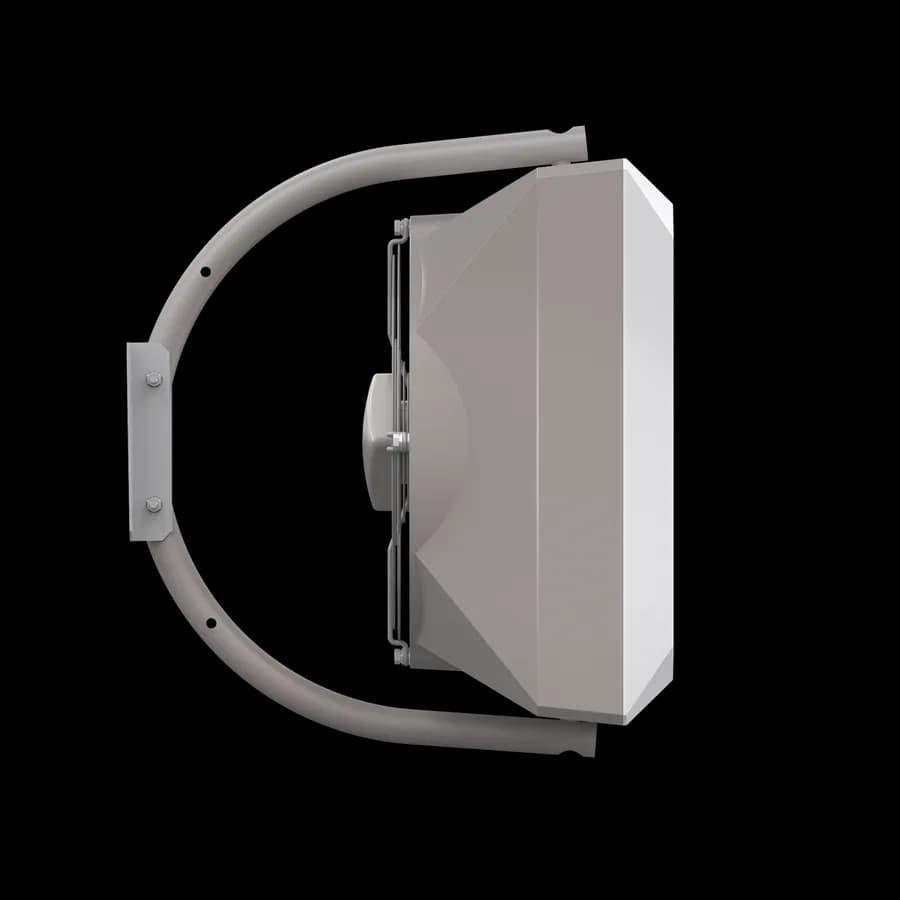

- ABS, RAL 9016 / RAL 7036; консоль поворот ±60°
- Режим охлаждения
- есть, с таблицами производителя
- Габариты Ш×В×Г
- 530×530×310 мм
- Масса
- 14,0 / 15,0 кг
- Высота монтажа на стене
- 2–5 м
- Высота монтажа под потолком
- 3–8 м
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (60 точек)
Документы
- Паспорт VOLCANO VR (2024)
- Электрические схемы подключения VOLCANO VR
- Режим охлаждения и дренаж VOLCANO
- Revit-семейство VOLCANO EC (RFA)
- Инструкция по монтажу и эксплуатации (VTS)
- Листовка VOLCANO (VTS, EN)
Документы производителя, без регистрации.
Что важно знать
- Линия ВОЛКАНО РУ (РУ 3 Mini): технически то же, продаётся как ВОЛКАНО РУ (ООО «ВТС»; KLAS, Турция / сборка Обухово), цена как у VR.
- Паспортная таблица — низкотемпературные режимы (90/70, 70/50, 45/35, 40/30), для тепловых насосов.
- С 2026 есть версия VR Mini 3 DT со встроенным поддоном; в РФ в продаже не найдена.
- Гарантия 3 года (у Импульс Групп на теплообменник/вентилятор/автоматику — 1 год).
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
| Модель | кВт (90/70, +15) | Воздух, м³/ч | Двигатель | Макс. t | Цена от |
|---|---|---|---|---|---|
| Volcano VR Mini 3 (эта модель) | 21,4 | 2 000 | AC/EC | 130 °C | 44 613 ₽ |
| Aerock MINI R3 | 22,2 (+4 %) | 2 070 | AC/EC | 110 °C | 38 550 ₽ |
| Ballu BHP-W3-25-LN | 20,3 (-5 %) | 2 400 | AC | 150 °C | 42 490 ₽ |
| Тепломаш КЭВ-40T3,5W3 | 20,1 (-6 %) | 1 600 | AC | 150 °C | 41 688 ₽ |
| ГРЕЕРС ВС-1230 | 23,3 (+9 %) | 1 900 | AC/EC | 120 °C | 38 237 ₽ |
О бренде Volcano
- Два корпуса на 3–90 кВт: VR Mini / Mini 3 и VR1–VR4 в одном габарите
- У каждой модели есть версия с EC-двигателем
- Гарантия 3 года; ВОЛКАНО РУ — технически те же VR1–VR3
