Тепломаш · серия MW

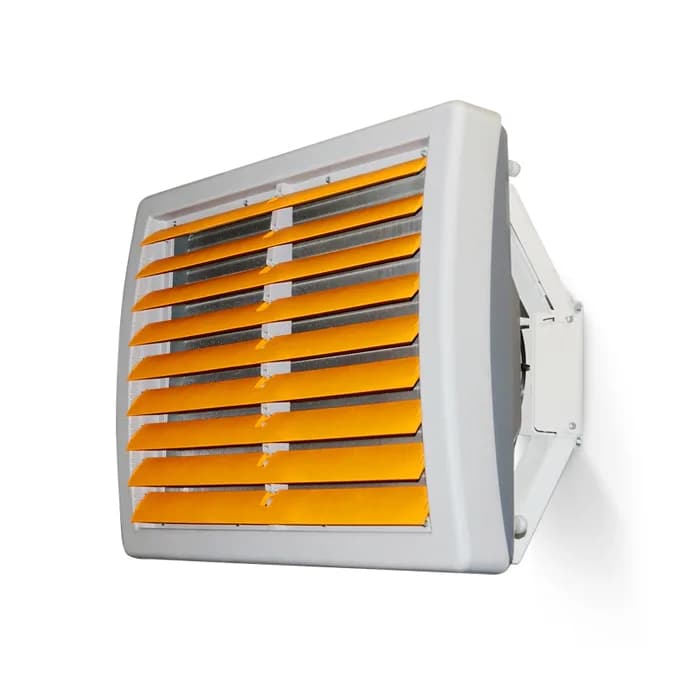

Водяной тепловентилятор Тепломаш КЭВ-39M4W2
19,0 кВт при 90/70 °C и воздухе +15 °C · 2 250 м³/ч · 2-рядный теплообменник · AC · теплоноситель до 95 °C. Производство: Россия.
Мощность при разных графиках теплоносителя
Максимальная скорость, 2 250 м³/ч. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт единым методом по паспортным данным (точность ±1 %). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 расчёт | 24,1 | 32,0 | 1,06 | 11,3 | 19,0 | 40,2 | 0,84 | 7,6 |
| 80/60 паспорт | 20,6 | 27,3 | 0,90 | 8,6 | 15,5 | 35,6 | 0,68 | 5,4 |
| 70/50 расчёт | 17,1 | 22,7 | 0,75 | 6,3 | 12,1 | 31,0 | 0,53 | 3,5 |
| 60/40 паспорт | 13,6 | 18,1 | 0,59 | 4,3 | 8,6 | 26,4 | 0,37 | 2,0 |
| 50/30 расчёт | 10,2 | 13,5 | 0,44 | 2,6 | 5,1 | 21,8 | 0,22 | 0,9 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 1 700 | 2 100 | 2 250 |
| Мощность при 90/70, +15 °C, кВт | 15,9 | 18,2 | 19,0 |
| Струя горизонтальная, м | 8 | 9 | 10 |
Характеристики
- Бренд / производитель
- Тепломаш / АО «НПО «Тепломаш», Санкт-Петербург
- Страна производства
- Россия
- Теплообменник
- 2-рядный
- Двигатель
- AC
- Макс. температура теплоносителя
- 95 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- G 3/4" НР (вход/выход)
- Корпус
- полипропилен, серый; ламели оранжевые
- Режим охлаждения
- нет данных
- Габариты Ш×В×Г
- 635×575×445 мм
- Масса
- 20,5 кг
- Высота монтажа под потолком
- 3.7–3.7 м
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (45 точек)
Документы
- Паспорт серии MW
- Описание серии MW
- Каталог «Тепловое оборудование Тепломаш 2026»
- Декларация/сертификат (PDF)
Документы производителя, без регистрации.
Что важно знать
- Паспорт 11.2025: опечатка — «номинальная мощность 17,1», «длина струи 19,2» (в каталоге и таблицах: 19,2 кВт и 10 м)
- Колонка +0 °C — «справочно» (кратковременная работа) и выглядит завышенной.
- Δp оцифрован с графика каталога 2026 (±10–15 %); расход воды в таблицах ~+11 % к балансу.
- Шум 52 дБ(А) на 5 м и потребление 220 Вт даны только для макс. скорости.
- Струя по скоростям I–II пересчитана пропорционально расходу (дана одна цифра — для III).
- Настенный монтаж (струя под 45°): высота до 4,2 м; потолочный — по таблице производителя (струя вниз).
- Только AC (3 скорости), EC-исполнений нет; незамерзающие жидкости и охлаждение — по согласованию с заводом.
- Режима 90/70 в паспорте нет — passport.powerKw90_70_0 рассчитан моделью.
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
| Модель | кВт (90/70, +15) | Воздух, м³/ч | Двигатель | Макс. t | Цена от |
|---|---|---|---|---|---|
| Тепломаш КЭВ-39M4W2 (эта модель) | 19,0 | 2 250 | AC | 95 °C | 43 731 ₽ |
| Ballu BHP-W2-30-C | 19,7 (+3 %) | 1 800 | AC | 130 °C | 35 990 ₽ |
| ГРЕЕРС ВС-1220 | 18,1 (-5 %) | 2 000 | AC/EC | 120 °C | 34 276 ₽ |
| Volcano VR Mini | 16,9 (-11 %) | 2 100 | AC/EC | 130 °C | 28 106 ₽ |
| Aerock MINI R2 | 16,7 (-12 %) | 2 170 | AC/EC | 130 °C | 32 838 ₽ |
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70
- Пульт с термостатом и ИК-пульт в комплекте
