Тепломаш · серия TW

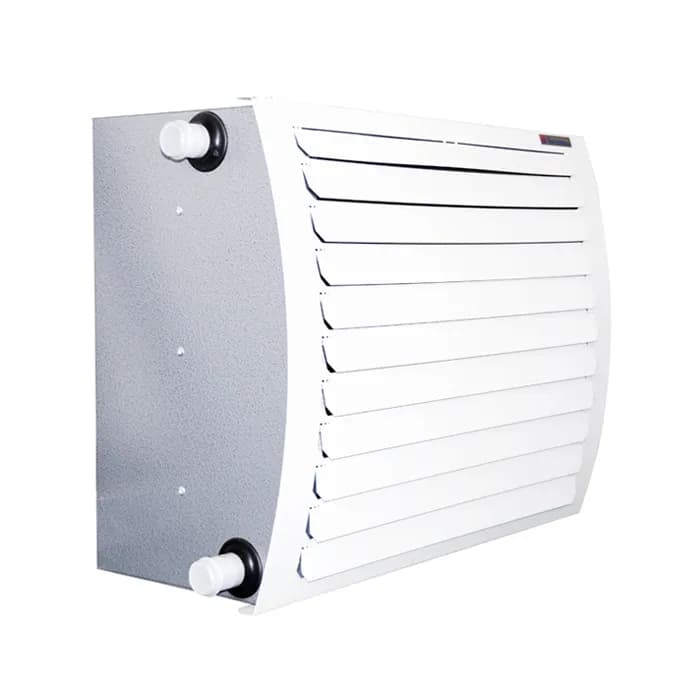

Водяной тепловентилятор Тепломаш КЭВ-36T3W2
17,3 кВт при 90/70 °C и воздухе +15 °C · 1 500 м³/ч · 2-рядный теплообменник · AC · теплоноситель до 150 °C. Производство: Россия.
Мощность при разных графиках теплоносителя
Максимальная скорость, 1 500 м³/ч. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт единым методом по паспортным данным (точность ±1 %). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 расчёт | 21,9 | 43,5 | 0,97 | 3,7 | 17,3 | 49,4 | 0,76 | 2,5 |
| 80/60 паспорт | 18,5 | 36,9 | 0,81 | 2,8 | 14,0 | 42,8 | 0,61 | 1,7 |
| 70/50 расчёт | 15,2 | 30,3 | 0,67 | 1,9 | 10,7 | 36,2 | 0,47 | 1,0 |
| 60/40 паспорт | 11,9 | 23,7 | 0,52 | 1,2 | 7,4 | 29,7 | 0,32 | 0,5 |
| 50/30 расчёт | 8,6 | 17,0 | 0,37 | 0,7 | 4,1 | 23,1 | 0,18 | 0,2 |
| 130/70 паспорт | 23,8 | 47,3 | 0,36 | 0,6 | 19,1 | 53,0 | 0,29 | 0,4 |
| 150/70 паспорт | 25,0 | 49,8 | 0,28 | 0,4 | 20,2 | 55,3 | 0,23 | 0,3 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 750 | 1 150 | 1 500 |
| Мощность при 90/70, +15 °C, кВт | 10,0 | 14,0 | 17,3 |
| Струя горизонтальная, м | 4 | 6 | 8 |
Характеристики
- Бренд / производитель
- Тепломаш / АО «НПО «Тепломаш», Санкт-Петербург
- Страна производства
- Россия
- Теплообменник
- 2-рядный
- Двигатель
- AC
- Макс. температура теплоносителя
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- G 1" НР
- Корпус
- оцинкованная сталь, полимерная окраска, серый
- Режим охлаждения
- нет данных
- Габариты Ш×В×Г
- 650×510×400 мм
- Масса
- 20,5 кг
- Высота монтажа под потолком
- 3–4 м
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (36 точек)
Документы
- Паспорт серии TW
- Описание серии TW
- Каталог «Тепловое оборудование Тепломаш 2026»
- Декларация/сертификат (PDF)
Документы производителя, без регистрации.
Что важно знать
- Таблица TW — только макс. скорость (плюс мин. при +15 °C из паспорта); 150/70…60/40.
- Гарантия: в гарантийной книжке 36 мес., в карточках TW на сайте — 24.
- Δp оцифрован с графика каталога 2026 (±10–15 %); расход воды в таблицах ~+11 % к балансу.
- Шум 47 дБ(А) на 5 м и потребление 95 Вт даны только для макс. скорости.
- Струя по скоростям I–II пересчитана пропорционально расходу (дана одна цифра — для III).
- Настенный монтаж (струя под 45°): высота до 2,5 м; потолочный — по таблице производителя (струя вниз).
- Только AC (3 скорости), EC-исполнений нет; незамерзающие жидкости и охлаждение — по согласованию с заводом.
- Режима 90/70 в паспорте нет — passport.powerKw90_70_0 рассчитан моделью.
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
| Модель | кВт (90/70, +15) | Воздух, м³/ч | Двигатель | Макс. t | Цена от |
|---|---|---|---|---|---|
| Тепломаш КЭВ-36T3W2 (эта модель) | 17,3 | 1 500 | AC | 150 °C | 45 135 ₽ |
| Ballu BHP-W4-20-S | 15,5 (-10 %) | 1 600 | AC | 120 °C | 32 990 ₽ |
| Sonniger CR ONE | 15,1 (-13 %) | 1 600 | AC/EC | 130 °C | 25 062 ₽ |
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70
- Пульт с термостатом и ИК-пульт в комплекте
