WING PRO — промышленные тепловые завесы для больших проёмов

17 апреля 2023 г. · 3 мин чтения · Приток

Промышленная тепловая завеса WING PRO установлена над воротами автобусного депо

WING PRO — серия промышленных тепловых завес от VTS Group, разработанных для защиты крупных дверных проёмов и ворот высотой от 4 до 8 метров. Там, где возможностей компактной серии WING II уже недостаточно, WING PRO обеспечивает мощный воздушный барьер с тепловой мощностью до 80 кВт. Серия применяется на складах, в логистических центрах, супермаркетах, автосервисах и на промышленных предприятиях.

Основные характеристики WING PRO

Серия WING PRO выпускается в двух исполнениях по типу нагрева:

WING PRO E — электрический нагрев, подключение к сети 380В
WING PRO W — водяной теплообменник, подключение к системе отопления

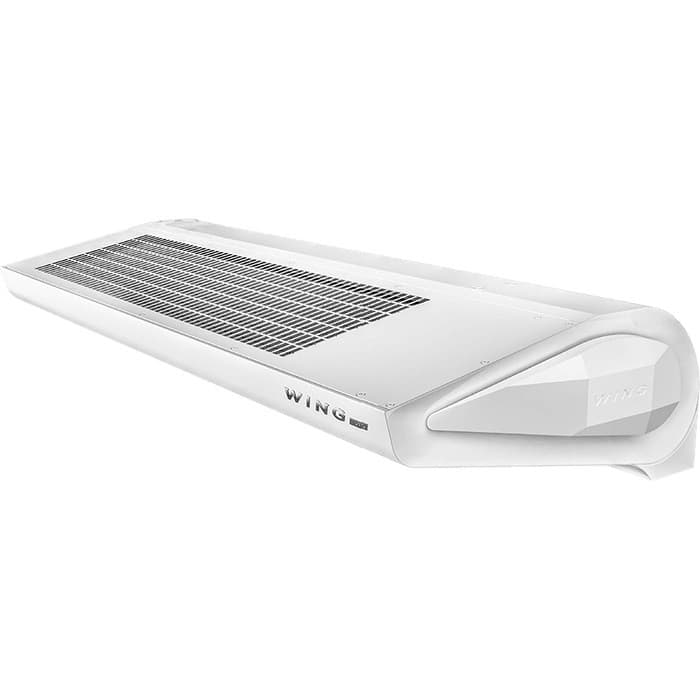

Обзор промышленной завесы WING PRO — общий вид

Сводная таблица характеристик

| Параметр | WING PRO E | WING PRO W | |----------|:----------:|:----------:| | Тепловая мощность | до 24 кВт | до 80 кВт | | Расход воздуха (макс.) | до 6000 м³/ч | до 8000 м³/ч | | Макс. высота проёма | 6 м | 8 м | | Напряжение питания | 380В, 3 фазы | 230В (двигатель) | | Макс. температура теплоносителя | — | 130°C | | Макс. рабочее давление | — | 1,6 МПа | | Уровень шума (макс.) | 62 дБ(A) | 64 дБ(A) | | Длина корпуса | до 2500 мм | до 2500 мм | | Масса | до 55 кг | до 65 кг |

Высота монтажа: WING II vs WING PRO

Главное преимущество серии PRO — способность создавать эффективный воздушный барьер на значительно большей высоте, чем WING II.

Максимальная высота монтажа — сравнение WING II и WING PRO

| Модель | Макс. высота проёма | Типичное применение | |--------|:-------------------:|---------------------| | WING II 100 | 3,5 м | Стандартные двери магазинов | | WING II 150 | 4,0 м | Двустворчатые двери | | WING II 200 | 5,0 м | Большие входные группы | | WING PRO (стандарт) | 6 м | Секционные ворота складов | | WING PRO (макс.) | 8 м | Промышленные ворота |

Сравнение мощности с WING II

Сравнение тепловой мощности WING II и WING PRO

Водяная версия WING PRO W обеспечивает до 80 кВт тепловой мощности — это вдвое больше, чем у самой мощной модели WING II W200 (40 кВт). Такой запас необходим для компенсации теплопотерь через крупные проёмы, которые при открытых воротах в зимний период могут достигать 50–100 кВт.

Габаритные размеры и конструкция

Габаритные размеры промышленной завесы WING PRO

Конструкция WING PRO рассчитана на повышенные нагрузки промышленной эксплуатации:

Усиленный корпус из оцинкованной стали с порошковым покрытием
Увеличенный теплообменник (для W-версий) с большей площадью теплообмена
Мощный осевой вентилятор с высоким расходом воздуха
Усиленные монтажные кронштейны для крепления к стене или потолку

Области применения

Логистические центры и склады

Секционные ворота складов (3×4 м, 4×5 м) — основная область применения WING PRO. Завеса устанавливается горизонтально над проёмом и автоматически включается при открытии ворот через геркон.

Супермаркеты и гипермаркеты

Широкие входные группы (4–6 м) с высоким трафиком покупателей. Воздушная завеса предотвращает потери тепла зимой и холода от кондиционирования летом. Для летнего режима подходит WING PRO без нагрева.

Автосервисы и мойки

Ворота автосервисов (3×3,5 м) постоянно открываются для заезда транспорта. WING PRO W с подключением к котельной — оптимальное решение по стоимости эксплуатации.

Производственные цеха

Разделение температурных зон, защита от пыли и сквозняков. На производствах с агрессивной средой рекомендуется версия с коррозиестойким покрытием теплообменника.

Автобусные депо и транспортные предприятия

Большие ворота (5×6 м и более) для проезда автобусов и грузового транспорта. Используется каскад из нескольких завес WING PRO для полного перекрытия проёма.

Водяная или электрическая: что выбрать

| Критерий | WING PRO E | WING PRO W | |----------|:----------:|:----------:| | Есть котельная | Не требуется | Оптимальный выбор | | Нет центрального отопления | Единственный вариант | Не подходит | | Стоимость эксплуатации (кВт·ч) | Высокая | Низкая (в 3–5 раз) | | Сложность монтажа | Средняя | Выше (водяная обвязка) | | Мощность для ворот 5×4 м | Может не хватить | Достаточно |

Рекомендация: для проёмов с высотой более 5 м при наличии системы водяного отопления всегда выбирайте WING PRO W. Электрическая версия при высоте проёма более 5 м может оказаться недостаточно мощной для регионов с морозами ниже −20°C.
