Тепловые завесы WING II — обзор водяных, электрических и без нагрева

10 февраля 2023 г. · 3 мин чтения · Приток

Тепловая завеса WING II — установлена над входом промышленного объекта

WING II — серия компактных тепловых завес от VTS Group, предназначенных для защиты дверных проёмов от проникновения холодного воздуха. Серия охватывает три типа нагрева, три длины корпуса и два варианта двигателя — это позволяет подобрать завесу практически для любого коммерческого или промышленного объекта с высотой проёма до 3,5–5 м. Рассмотрим всю линейку подробно.

Три типа нагрева: E, W и C

Буква в обозначении модели указывает на тип нагрева:

E (Electric) — встроенный электрический нагреватель. Подключается к сети 380В. Не требует водяной обвязки.
W (Water) — медно-алюминиевый теплообменник для подключения к системе водяного отопления. Максимальная температура теплоносителя — 130°C.

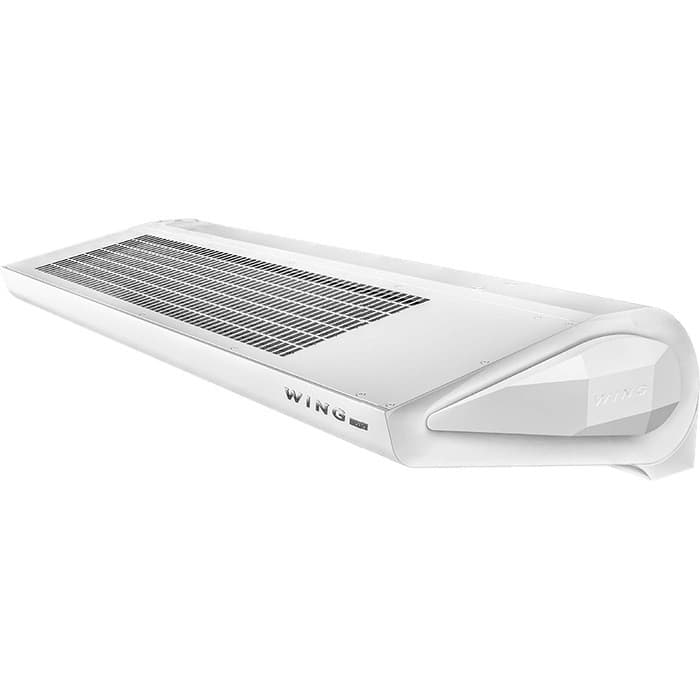

C (Cold / без нагрева) — только воздушный поток, без источника нагрева. Используется как воздушная завеса для разделения зон (кондиционирование, защита от насекомых, запахов).

Сравнение электрической и водяной завесы WING II

Когда какой тип выбрать

| Условие | Рекомендуемый тип | |---------|:-----------------:| | Нет центрального отопления | E (электрическая) | | Есть котельная / тепловой узел | W (водяная) | | Только разделение зон, без подогрева | C (без нагрева) | | Летнее использование (защита холода кондиционера) | C (без нагрева) | | Супермаркет с водяным отоплением | W (водяная) |

Три длины корпуса

Каждый тип выпускается в трёх длинах: 100 см, 150 см и 200 см. Длина выбирается по ширине дверного проёма — завеса должна перекрывать проём полностью или с небольшим запасом.

Габаритные размеры тепловых завес WING II

Максимальная рекомендуемая высота проёма

| Длина завесы | Макс. высота проёма (AC) | Макс. высота проёма (EC) | |:------------:|:------------------------:|:------------------------:| | 100 см | 3,5 м | 3,5 м | | 150 см | 4,0 м | 4,0 м | | 200 см | 5,0 м | 5,0 м |

Правило: если высота проёма превышает максимальную для выбранной длины завесы — рассмотрите модель большей длины или промышленную серию WING PRO.

Сравнение тепловой мощности

Тепловая мощность завес WING II серий E и W

Сводная таблица характеристик WING II

| Параметр | E100 | E150 | E200 | W100 | W150 | W200 | C100 | C150 | C200 | |----------|:----:|:----:|:----:|:----:|:----:|:----:|:----:|:----:|:----:| | Тепловая мощность, кВт | 6 | 9 | 12 | 20 | 30 | 40 | — | — | — | | Расход воздуха, м³/ч | 1800 | 2650 | 3500 | 1800 | 2650 | 3500 | 1800 | 2650 | 3500 | | Длина корпуса, мм | 1040 | 1540 | 2060 | 1040 | 1540 | 2060 | 1040 | 1540 | 2060 | | Уровень шума (макс.), дБ(A) | 52 | 54 | 56 | 52 | 54 | 56 | 50 | 52 | 54 | | Масса, кг | 18 | 24 | 32 | 19 | 26 | 34 | 16 | 22 | 30 |

AC или EC — какой двигатель выбрать

Все модели WING II доступны с двумя типами электродвигателя:

AC — асинхронный двигатель, 3 фиксированные скорости. Простое управление, ниже стоимость.
EC — электронно-коммутируемый двигатель, плавная регулировка 0–10В. Экономия электроэнергии до 50%, ниже уровень шума на 2–3 дБ(A).

| Параметр | AC | EC | |----------|:--:|:--:| | Регулировка скорости | 3 ступени | Плавная 0–10В | | Энергопотребление двигателя | Стандартное | На 30–50% ниже | | Уровень шума | Стандартный | На 2–3 дБ(A) ниже | | Интеграция с BMS | Нет | Да (Modbus) | | Контроллер | HMI WING | HMI WING EC |

Для объектов с круглосуточной работой (торговые центры, гостиницы) рекомендуется EC-версия. Для сезонного использования AC-версия — оптимальный выбор по соотношению цены и возможностей.

Управление

Все модели WING II управляются контроллером HMI WING (для AC) или HMI WING EC (для EC). Контроллер обеспечивает:

Выбор скорости вентилятора
Управление нагревом (вкл/выкл ТЭНа или клапана)
Работу по термостату (поддержание заданной температуры)
Подключение геркона для автоматического включения при открытии двери

Области применения WING II

Магазины и ТЦ — защита входных дверей от холодного воздуха, типичная высота проёма 2,5–3,5 м
Офисные центры — входные группы, тамбуры, высота проёма до 3 м
Кафе и рестораны — компактные завесы 100 см для стандартных дверей
Аптеки, салоны — модели C100/C150 для летнего разделения зон
Склады и производства — модели 200 см для ворот средней высоты

Для промышленных ворот с высотой проёма более 5 м рекомендуем серию WING PRO.
