Тепломаш · серия TW

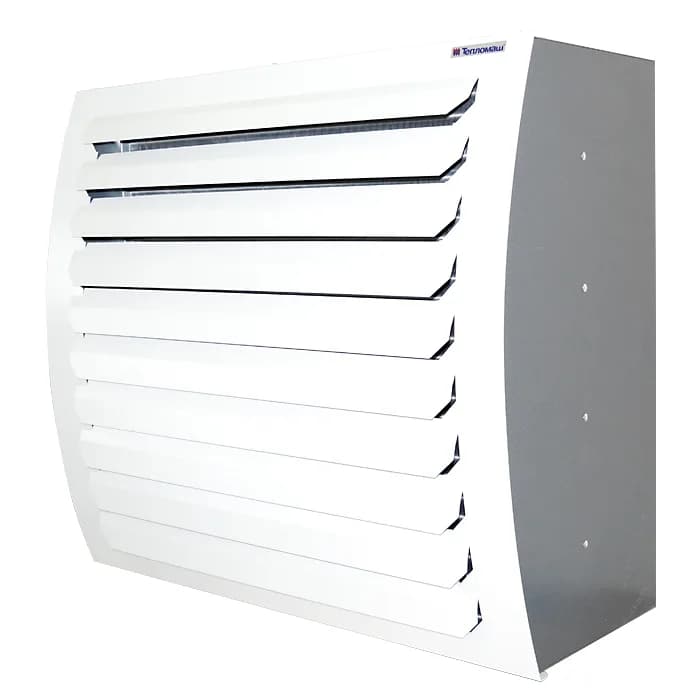

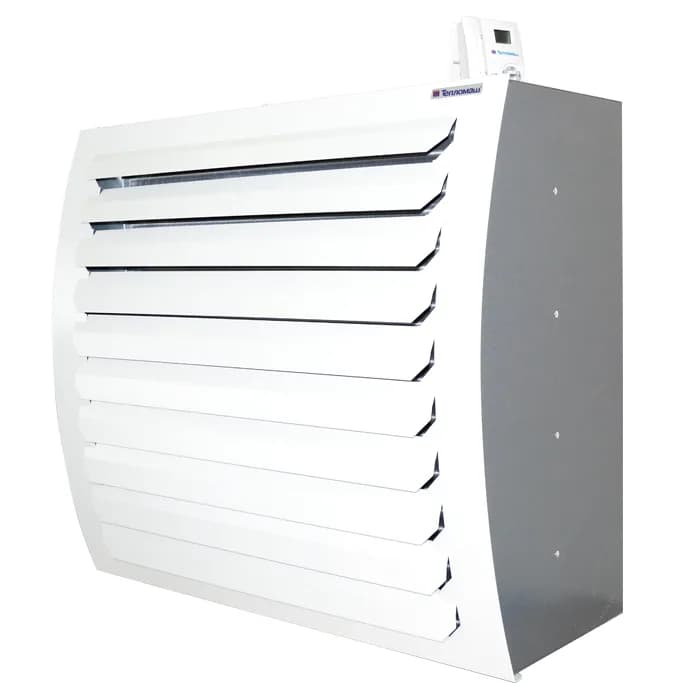

Водяной тепловентилятор Тепломаш КЭВ-86T4W2
38,0 кВт при 90/70 °C и воздухе +15 °C · 3 300 м³/ч · 2-рядный теплообменник · AC · теплоноситель до 150 °C. Производство: Россия.
Мощность при разных графиках теплоносителя
Максимальная скорость, 3 300 м³/ч. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт единым методом по паспортным данным (точность ±1 %). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 расчёт | 48,2 | 43,6 | 2,13 | 4,5 | 38,0 | 49,4 | 1,68 | 3,0 |
| 80/60 паспорт | 40,8 | 36,9 | 1,79 | 3,3 | 30,7 | 42,8 | 1,35 | 2,0 |
| 70/50 расчёт | 33,5 | 30,3 | 1,46 | 2,3 | 23,4 | 36,1 | 1,02 | 1,2 |
| 60/40 паспорт | 26,0 | 23,6 | 1,13 | 1,5 | 16,0 | 29,5 | 0,70 | 0,6 |
| 50/30 расчёт | 18,6 | 16,9 | 0,81 | 0,8 | 8,8 | 22,9 | 0,38 | 0,2 |
| 130/70 паспорт | 52,1 | 47,2 | 0,78 | 0,7 | 41,8 | 52,8 | 0,62 | 0,5 |
| 150/70 паспорт | 54,8 | 49,5 | 0,62 | 0,5 | 44,2 | 55,0 | 0,50 | 0,3 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 1 850 | 2 400 | 3 300 |
| Мощность при 90/70, +15 °C, кВт | 24,1 | 29,7 | 38,0 |
| Струя горизонтальная, м | 7 | 10 | 13 |
Характеристики
- Бренд / производитель
- Тепломаш / АО «НПО «Тепломаш», Санкт-Петербург
- Страна производства
- Россия
- Теплообменник
- 2-рядный
- Двигатель
- AC
- Макс. температура теплоносителя
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- G 1 1/4" НР
- Корпус
- оцинкованная сталь, полимерная окраска, серый
- Режим охлаждения
- нет данных
- Габариты Ш×В×Г
- 865×760×520 мм
- Масса
- 53,0 кг
- Высота монтажа под потолком
- 3–4 м
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (36 точек)
Документы
- Паспорт серии TW
- Описание серии TW
- Каталог «Тепловое оборудование Тепломаш 2026»
- Декларация/сертификат (PDF)
Документы производителя, без регистрации.
Что важно знать
- Таблица TW — только макс. скорость (плюс мин. при +15 °C из паспорта); 150/70…60/40.
- Гарантия: в гарантийной книжке 36 мес., в карточках TW на сайте — 24.
- Δp оцифрован с графика каталога 2026 (±10–15 %); расход воды в таблицах ~+11 % к балансу.
- Шум 54 дБ(А) на 5 м и потребление 160 Вт даны только для макс. скорости.
- Струя по скоростям I–II пересчитана пропорционально расходу (дана одна цифра — для III).
- Настенный монтаж (струя под 45°): высота до 3,5 м; потолочный — по таблице производителя (струя вниз).
- Только AC (3 скорости), EC-исполнений нет; незамерзающие жидкости и охлаждение — по согласованию с заводом.
- Режима 90/70 в паспорте нет — passport.powerKw90_70_0 рассчитан моделью.
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
| Модель | кВт (90/70, +15) | Воздух, м³/ч | Двигатель | Макс. t | Цена от |
|---|---|---|---|---|---|
| Тепломаш КЭВ-86T4W2 (эта модель) | 38,0 | 3 300 | AC | 150 °C | 72 945 ₽ |
| ГРЕЕРС ВС-2245 | 38,1 (+0 %) | 4 100 | AC/EC | 120 °C | 49 942 ₽ |
| Sonniger CR3 | 40,6 (+7 %) | 2 950 | AC/EC | 130 °C | 39 888 ₽ |
| Ballu BHP-W3-50-S | 35,4 (-7 %) | 4 000 | AC | 150 °C | 49 990 ₽ |
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70
- Пульт с термостатом и ИК-пульт в комплекте
