Тепломаш · серия TW

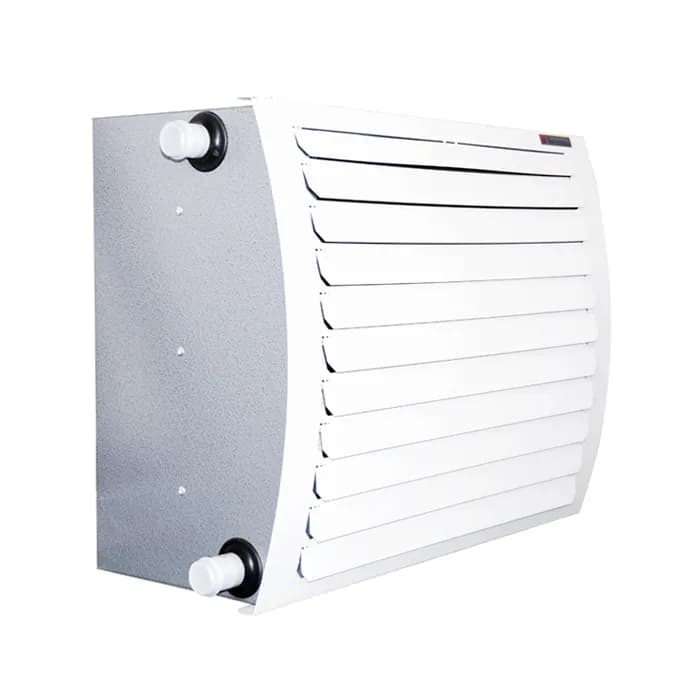

Водяной тепловентилятор Тепломаш КЭВ-60T3,5W3
30,6 кВт при 90/70 °C и воздухе +15 °C · 2 200 м³/ч · 3-рядный теплообменник · AC · теплоноситель до 150 °C. Производство: Россия.
Мощность при разных графиках теплоносителя
Максимальная скорость, 2 200 м³/ч. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт единым методом по паспортным данным (точность ±1 %). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 расчёт | 38,4 | 52,1 | 1,70 | 7,7 | 30,6 | 56,5 | 1,35 | 5,1 |
| 80/60 паспорт | 32,8 | 44,5 | 1,44 | 5,8 | 24,9 | 48,8 | 1,10 | 3,5 |
| 70/50 расчёт | 27,1 | 36,8 | 1,18 | 4,1 | 19,3 | 41,2 | 0,84 | 2,2 |
| 60/40 паспорт | 21,4 | 29,0 | 0,93 | 2,6 | 13,6 | 33,4 | 0,59 | 1,2 |
| 50/30 расчёт | 15,6 | 21,2 | 0,68 | 1,5 | 7,8 | 25,6 | 0,34 | 0,4 |
| 130/70 паспорт | 43,4 | 58,9 | 0,65 | 1,4 | 35,3 | 62,9 | 0,53 | 0,9 |
| 150/70 паспорт | 46,2 | 62,7 | 0,52 | 0,9 | 37,9 | 66,5 | 0,43 | 0,7 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 1 100 | 1 650 | 2 200 |
| Мощность при 90/70, +15 °C, кВт | 17,7 | 24,4 | 30,6 |
| Струя горизонтальная, м | 6 | 9 | 12 |
Характеристики
- Бренд / производитель
- Тепломаш / АО «НПО «Тепломаш», Санкт-Петербург
- Страна производства
- Россия
- Теплообменник
- 3-рядный
- Двигатель
- AC
- Макс. температура теплоносителя
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- G 1" НР
- Корпус
- оцинкованная сталь, полимерная окраска, серый
- Режим охлаждения
- нет данных
- Габариты Ш×В×Г
- 650×510×400 мм
- Масса
- 24,5 кг
- Высота монтажа под потолком
- 3.5–5 м
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (36 точек)
Документы
- Паспорт серии TW
- Описание серии TW
- Каталог «Тепловое оборудование Тепломаш 2026»
- Декларация/сертификат (PDF)
Документы производителя, без регистрации.
Что важно знать
- Таблица TW — только макс. скорость (плюс мин. при +15 °C из паспорта); 150/70…60/40.
- Гарантия: в гарантийной книжке 36 мес., в карточках TW на сайте — 24.
- Δp оцифрован с графика каталога 2026 (±10–15 %); расход воды в таблицах ~+11 % к балансу.
- Шум 49 дБ(А) на 5 м и потребление 130 Вт даны только для макс. скорости.
- Струя по скоростям I–II пересчитана пропорционально расходу (дана одна цифра — для III).
- Настенный монтаж (струя под 45°): высота до 3 м; потолочный — по таблице производителя (струя вниз).
- Только AC (3 скорости), EC-исполнений нет; незамерзающие жидкости и охлаждение — по согласованию с заводом.
- Режима 90/70 в паспорте нет — passport.powerKw90_70_0 рассчитан моделью.
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
У других брендов нет модели в пределах правила — сравните по объекту в калькуляторе.
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70
- Пульт с термостатом и ИК-пульт в комплекте
