Тепломаш · серия TW

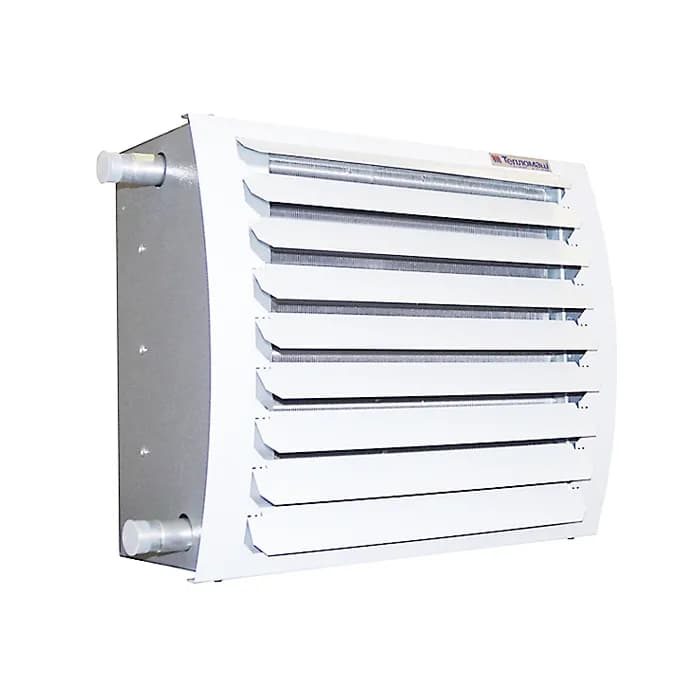

Водяной тепловентилятор Тепломаш КЭВ-30T3W3
15,6 кВт при 90/70 °C и воздухе +15 °C · 1 100 м³/ч · 3-рядный теплообменник · AC · теплоноситель до 150 °C. Производство: Россия.
Мощность при разных графиках теплоносителя
Максимальная скорость, 1 100 м³/ч. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт единым методом по паспортным данным (точность ±2 %). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 расчёт | 19,7 | 53,5 | 0,87 | 3,4 | 15,6 | 57,3 | 0,69 | 2,2 |
| 80/60 паспорт | 16,6 | 45,2 | 0,73 | 2,4 | 12,5 | 48,9 | 0,55 | 1,5 |
| 70/50 расчёт | 13,5 | 36,7 | 0,59 | 1,7 | 9,4 | 40,5 | 0,41 | 0,9 |
| 60/40 паспорт | 10,4 | 28,1 | 0,45 | 1,0 | 6,3 | 32,0 | 0,27 | 0,4 |
| 50/30 расчёт | 7,2 | 19,4 | 0,31 | 0,5 | 3,2 | 23,6 | 0,14 | 0,1 |
| 130/70 паспорт | 21,7 | 59,0 | 0,32 | 0,6 | 17,5 | 62,4 | 0,26 | 0,4 |
| 150/70 паспорт | 23,1 | 62,6 | 0,26 | 0,4 | 18,7 | 65,7 | 0,21 | 0,3 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 550 | 850 | 1 100 |
| Мощность при 90/70, +15 °C, кВт | 8,8 | 12,6 | 15,6 |
| Струя горизонтальная, м | 4 | 7 | 9 |
Характеристики
- Бренд / производитель
- Тепломаш / АО «НПО «Тепломаш», Санкт-Петербург
- Страна производства
- Россия
- Теплообменник
- 3-рядный
- Двигатель
- AC
- Макс. температура теплоносителя
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- G 3/4" НР
- Корпус
- оцинкованная сталь, полимерная окраска, серый
- Режим охлаждения
- нет данных
- Габариты Ш×В×Г
- 480×410×320 мм
- Масса
- 17,0 кг
- Высота монтажа под потолком
- 2.5–3 м
- Гарантия
- 3 г.
- Точность расчёта
- ±2 % к паспорту (34 точек)
Документы
- Паспорт серии TW
- Описание серии TW
- Каталог «Тепловое оборудование Тепломаш 2026»
- Декларация/сертификат (PDF)
Документы производителя, без регистрации.
Что важно знать
- Таблица TW — только макс. скорость (плюс мин. при +15 °C из паспорта); 150/70…60/40.
- Гарантия: в гарантийной книжке 36 мес., в карточках TW на сайте — 24.
- Δp оцифрован с графика каталога 2026 (±10–15 %); расход воды в таблицах ~+11 % к балансу.
- Шум 45 дБ(А) на 5 м и потребление 95 Вт даны только для макс. скорости.
- Струя по скоростям I–II пересчитана пропорционально расходу (дана одна цифра — для III).
- Настенный монтаж (струя под 45°): высота до 2,5 м; потолочный — по таблице производителя (струя вниз).
- Только AC (3 скорости), EC-исполнений нет; незамерзающие жидкости и охлаждение — по согласованию с заводом.
- Режима 90/70 в паспорте нет — passport.powerKw90_70_0 рассчитан моделью.
- Из подгонки исключено строк паспорта с опечатками/флагами: 2.
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
У других брендов нет модели в пределах правила — сравните по объекту в калькуляторе.
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70
- Пульт с термостатом и ИК-пульт в комплекте
