Тепломаш · серия TW

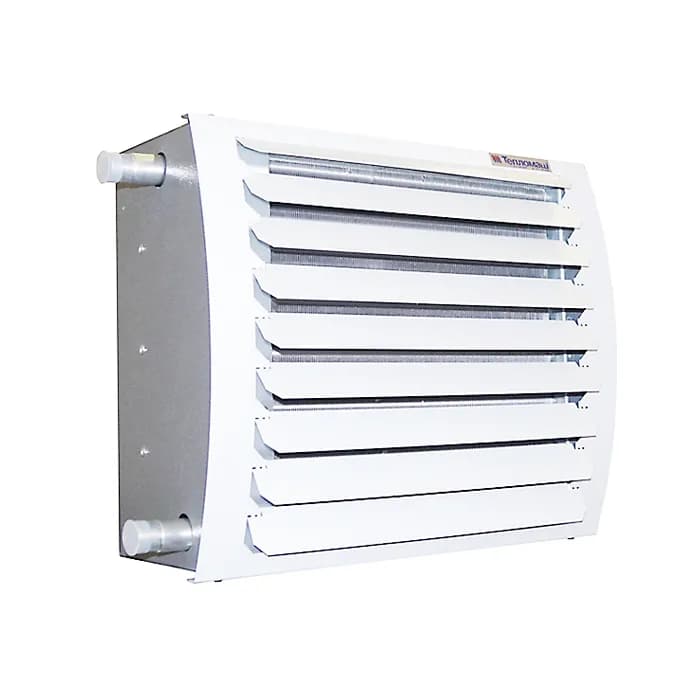

Водяной тепловентилятор Тепломаш КЭВ-25T3W2
12,0 кВт при 90/70 °C и воздухе +15 °C · 1 200 м³/ч · 2-рядный теплообменник · AC · теплоноситель до 150 °C. Производство: Россия.
Мощность при разных графиках теплоносителя
Максимальная скорость, 1 200 м³/ч. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт единым методом по паспортным данным (точность ±1 %). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 расчёт | 15,3 | 38,1 | 0,68 | 4,8 | 12,0 | 45,0 | 0,53 | 3,1 |
| 80/60 паспорт | 12,9 | 32,2 | 0,57 | 3,5 | 9,7 | 39,0 | 0,42 | 2,1 |
| 70/50 расчёт | 10,5 | 26,2 | 0,46 | 2,4 | 7,3 | 33,1 | 0,32 | 1,3 |
| 60/40 паспорт | 8,1 | 20,2 | 0,35 | 1,5 | 4,9 | 27,3 | 0,21 | 0,6 |
| 50/30 расчёт | 5,7 | 14,3 | 0,25 | 0,8 | 2,6 | 21,5 | 0,11 | 0,2 |
| 130/70 паспорт | 16,3 | 40,5 | 0,24 | 0,8 | 12,9 | 47,2 | 0,19 | 0,5 |
| 150/70 паспорт | 17,0 | 42,3 | 0,19 | 0,5 | 13,6 | 48,9 | 0,15 | 0,3 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 600 | 900 | 1 200 |
| Мощность при 90/70, +15 °C, кВт | 7,2 | 9,7 | 12,0 |
| Струя горизонтальная, м | 4 | 6 | 9 |
Характеристики
- Бренд / производитель
- Тепломаш / АО «НПО «Тепломаш», Санкт-Петербург
- Страна производства
- Россия
- Теплообменник
- 2-рядный
- Двигатель
- AC
- Макс. температура теплоносителя
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- G 3/4" НР
- Корпус
- оцинкованная сталь, полимерная окраска, серый
- Режим охлаждения
- нет данных
- Габариты Ш×В×Г
- 480×410×320 мм
- Масса
- 15,0 кг
- Высота монтажа под потолком
- 3–4 м
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (36 точек)
Документы
- Паспорт серии TW
- Описание серии TW
- Каталог «Тепловое оборудование Тепломаш 2026»
- Декларация/сертификат (PDF)
Документы производителя, без регистрации.
Что важно знать
- Таблица TW — только макс. скорость (плюс мин. при +15 °C из паспорта); 150/70…60/40.
- Гарантия: в гарантийной книжке 36 мес., в карточках TW на сайте — 24.
- Δp оцифрован с графика каталога 2026 (±10–15 %); расход воды в таблицах ~+11 % к балансу.
- Шум 46 дБ(А) на 5 м и потребление 95 Вт даны только для макс. скорости.
- Струя по скоростям I–II пересчитана пропорционально расходу (дана одна цифра — для III).
- Настенный монтаж (струя под 45°): высота до 3 м; потолочный — по таблице производителя (струя вниз).
- Только AC (3 скорости), EC-исполнений нет; незамерзающие жидкости и охлаждение — по согласованию с заводом.
- Режима 90/70 в паспорте нет — passport.powerKw90_70_0 рассчитан моделью.
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
У других брендов нет модели в пределах правила — сравните по объекту в калькуляторе.
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70
- Пульт с термостатом и ИК-пульт в комплекте
