Тепломаш · серия TW

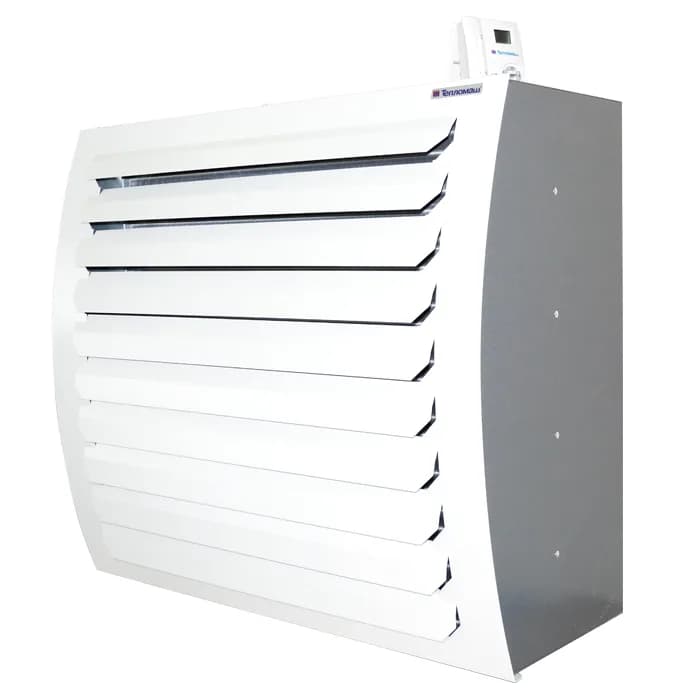

Водяной тепловентилятор Тепломаш КЭВ-151T5W3
76,5 кВт при 90/70 °C и воздухе +15 °C · 5 900 м³/ч · 3-рядный теплообменник · AC · теплоноситель до 150 °C. Производство: Россия.
Мощность при разных графиках теплоносителя
Максимальная скорость, 5 900 м³/ч. «Паспорт» — режим есть в таблице производителя, цифры приведены к ней; «расчёт» — пересчёт единым методом по паспортным данным (в паспортных точках расхождение до 2 % в 9 из 10 случаев; вне таблицы — оценка). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 расчёт | 96,3 | 48,7 | 4,26 | 7,0 | 76,5 | 53,7 | 3,38 | 4,6 |
| 80/60 паспорт | 82,4 | 41,7 | 3,62 | 5,2 | 62,6 | 46,7 | 2,75 | 3,2 |
| 70/50 расчёт | 68,1 | 34,5 | 2,98 | 3,7 | 48,3 | 39,4 | 2,11 | 2,0 |
| 60/40 паспорт | 54,7 | 27,7 | 2,38 | 2,5 | 34,6 | 32,5 | 1,50 | 1,1 |
| 50/30 расчёт | 40,0 | 20,2 | 1,73 | 1,4 | 19,9 | 25,1 | 0,86 | 0,4 |
| 130/70 паспорт | 109,4 | 55,4 | 1,64 | 1,3 | 88,8 | 59,9 | 1,33 | 0,9 |
| 150/70 паспорт | 116,0 | 58,7 | 1,31 | 0,8 | 94,9 | 63,0 | 1,07 | 0,6 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 3 950 | 4 450 | 5 900 |
| Мощность при 90/70, +15 °C, кВт | 56,6 | 62,2 | 76,5 |
| Струя горизонтальная, м | 15 | 17 | 23 |
Характеристики
- Бренд
- Тепломаш
- Страна производства
- Россия
- Теплообменник
- 3-рядный
- Двигатель
- AC
- Электропитание
- 230 В, 1 ф.
- Макс. температура теплоносителя
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- Наружная резьба G 1 1/4"
- Корпус
- Оцинкованная сталь с полимерной окраской, серый
- Режим охлаждения
- нет данных
- Габариты Ш×В×Г
- 865×760×520 мм
- Масса
- 58,5 кг
- Высота монтажа под потолком
- 4–6 м
- Гарантия
- 3 г.
- Расхождение расчёта с паспортом
- до 2 % в 9 из 10 точек таблицы (всего 36)
Документы
- Паспорт серии TW
- Описание серии TW
- Каталог «Тепловое оборудование Тепломаш 2026»
- Декларация/сертификат (PDF)
Документы производителя, без регистрации.
Что важно знать
- Мощность в таблицах дана для максимальной скорости вентилятора (для минимальной — только при t воздуха +15 °C, по паспорту); режимы теплоносителя 150/70…60/40.
- Гарантия: 36 мес. по гарантийной книжке, 24 мес. в карточках на сайте производителя.
- Потери давления воды оцифрованы с графика каталога 2026 (±10–15 %); расход воды в таблицах примерно на 11 % выше теплового баланса.
- Шум 59 дБ(А) на расстоянии 5 м и потребляемая мощность 420 Вт указаны только для максимальной скорости.
- Длина струи на скоростях I–II пересчитана пропорционально расходу (в документах дана одна цифра — для III скорости).
- Настенный монтаж (струя под 45°): высота до 4 м; потолочный — по таблице производителя (струя вниз).
- Только исполнение с AC-двигателем (3 скорости), EC-исполнений нет; незамерзающие жидкости и режим охлаждения — по согласованию с заводом.
- Режима 90/70 в паспорте нет — мощность при 90/70 рассчитана.
Автоматика, обвязка и запчасти
Позиции Тепломаш, совместимые с этой моделью по данным производителя. Готовый комплект с количеством на ваш объект собирает мастер подбора.
Пульты и контроллеры
Пульт управления HL10 с электронным термостатомарт. 500216Входит в комплект; на одном пульте — агрегаты только одной модели8 360 ₽
Пульт коммутации и управления КЭВ-ПКУ-W1арт. 500040Групповое управление: 3 группы до 9 А, в группе — агрегаты одной модели27 100 ₽
Блок диспетчеризации КЭВ-БЛОК-МКарт. 500235Диспетчеризация по Modbus RTU (RS-485), до 32 групп52 928 ₽
Клапаны и узлы обвязки
Узел терморегулирования (смесительный узел) КЭВ-УТМ-6,3арт. 500170Kvs 6,3, без насоса — при перепаде в сети более 40 кПа; число агрегатов по расчёту36 500 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-6,3Нарт. 500171Kvs 6,3, с насосом — при перепаде в сети менее 40 кПа; число агрегатов по расчёту59 760 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-21арт. 500166Kvs 16, без насоса — при перепаде в сети более 40 кПа; число агрегатов по расчёту61 560 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-21Нарт. 500167Kvs 16, с насосом — при перепаде в сети менее 40 кПа; число агрегатов по расчёту106 305 ₽
Крепёж и консоли
Прочее
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
| Модель | кВт (90/70, +15) | Воздух, м³/ч | Двигатель | Макс. t | Цена от |
|---|---|---|---|---|---|
| Тепломаш КЭВ-151T5W3 (эта модель) | 76,5 | 5 900 | AC | 150 °C | 87 615 ₽ |
| Aerock R4 | 75,5 (-1 %) | 5 080 | AC/EC | 95 °C | 69 995 ₽ |
| Sonniger CR4 PRO | 74,4 (-3 %) | 5 100 | AC/EC | 130 °C | 63 609 ₽ |
| Ballu BHP-W2-150-XL | 81,5 (+6 %) | 5 300 | AC | 130 °C | 99 990 ₽ |
| ГРЕЕРС ВС-33100 | 84,0 (+10 %) | 5 200 | AC | 120 °C | 89 112 ₽ |
| Volcano VR4 | 66,5 (-13 %) | 5 300 | AC/EC | 100 °C | 64 281 ₽ |
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70 и +15 °C
- Пульт с термостатом и ИК-пульт в комплекте
