Тепломаш · серия TW

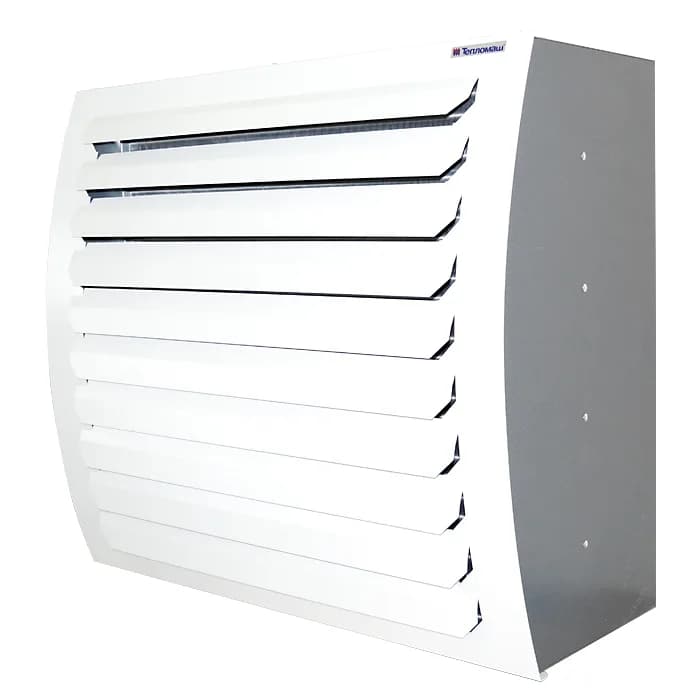

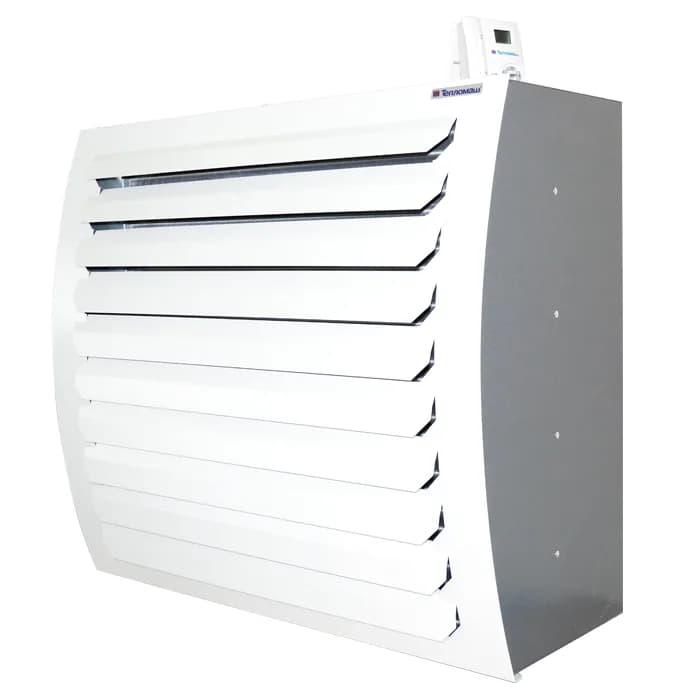

Водяной тепловентилятор Тепломаш КЭВ-133T4,5W3
67,9 кВт при 90/70 °C и воздухе +15 °C · 4 900 м³/ч · 3-рядный теплообменник · AC · теплоноситель до 150 °C. Производство: Россия.
Мощность при разных графиках теплоносителя
Максимальная скорость, 4 900 м³/ч. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт единым методом по паспортным данным (точность ±1 %). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 расчёт | 85,5 | 52,1 | 3,78 | 5,7 | 67,9 | 56,4 | 3,00 | 3,8 |
| 80/60 паспорт | 72,8 | 44,4 | 3,20 | 4,2 | 55,3 | 48,7 | 2,43 | 2,6 |
| 70/50 расчёт | 60,1 | 36,6 | 2,63 | 3,0 | 42,6 | 41,0 | 1,86 | 1,6 |
| 60/40 паспорт | 47,3 | 28,8 | 2,06 | 1,9 | 29,8 | 33,2 | 1,30 | 0,8 |
| 50/30 расчёт | 34,4 | 21,0 | 1,49 | 1,1 | 16,9 | 25,3 | 0,73 | 0,3 |
| 130/70 паспорт | 96,0 | 58,5 | 1,44 | 1,0 | 77,9 | 62,5 | 1,16 | 0,7 |
| 150/70 паспорт | 102,1 | 62,2 | 1,15 | 0,7 | 83,5 | 65,9 | 0,94 | 0,5 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 2 450 | 3 700 | 4 900 |
| Мощность при 90/70, +15 °C, кВт | 39,3 | 54,6 | 67,9 |
| Струя горизонтальная, м | 10 | 14 | 19 |
Характеристики
- Бренд / производитель
- Тепломаш / АО «НПО «Тепломаш», Санкт-Петербург
- Страна производства
- Россия
- Теплообменник
- 3-рядный
- Двигатель
- AC
- Макс. температура теплоносителя
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- G 1 1/4" НР
- Корпус
- оцинкованная сталь, полимерная окраска, серый
- Режим охлаждения
- нет данных
- Габариты Ш×В×Г
- 865×760×520 мм
- Масса
- 56,5 кг
- Высота монтажа под потолком
- 3–4 м
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (36 точек)
Документы
- Паспорт серии TW
- Описание серии TW
- Каталог «Тепловое оборудование Тепломаш 2026»
- Декларация/сертификат (PDF)
Документы производителя, без регистрации.
Что важно знать
- Таблица TW — только макс. скорость (плюс мин. при +15 °C из паспорта); 150/70…60/40.
- Гарантия: в гарантийной книжке 36 мес., в карточках TW на сайте — 24.
- Δp оцифрован с графика каталога 2026 (±10–15 %); расход воды в таблицах ~+11 % к балансу.
- Шум 55 дБ(А) на 5 м и потребление 245 Вт даны только для макс. скорости.
- Струя по скоростям I–II пересчитана пропорционально расходу (дана одна цифра — для III).
- Настенный монтаж (струя под 45°): высота до 3,5 м; потолочный — по таблице производителя (струя вниз).
- Только AC (3 скорости), EC-исполнений нет; незамерзающие жидкости и охлаждение — по согласованию с заводом.
- Режима 90/70 в паспорте нет — passport.powerKw90_70_0 рассчитан моделью.
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
| Модель | кВт (90/70, +15) | Воздух, м³/ч | Двигатель | Макс. t | Цена от |
|---|---|---|---|---|---|
| Тепломаш КЭВ-133T4,5W3 (эта модель) | 67,9 | 4 900 | AC | 150 °C | 82 080 ₽ |
| Volcano VR4 | 66,5 (-2 %) | 5 300 | AC/EC | 100 °C | 64 281 ₽ |
| Ballu BHP-W2-130-XL | 70,4 (+4 %) | 5 600 | AC | 130 °C | 84 990 ₽ |
| ГРЕЕРС ВС-3275 | 63,5 (-7 %) | 5 800 | AC | 120 °C | 74 312 ₽ |
| Sonniger CR4 PRO | 74,6 (+10 %) | 5 100 | AC/EC | 130 °C | 63 609 ₽ |
| Aerock R4 | 76,2 (+12 %) | 5 080 | AC/EC | 95 °C | 69 995 ₽ |
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70
- Пульт с термостатом и ИК-пульт в комплекте
