Тепломаш · серия TW

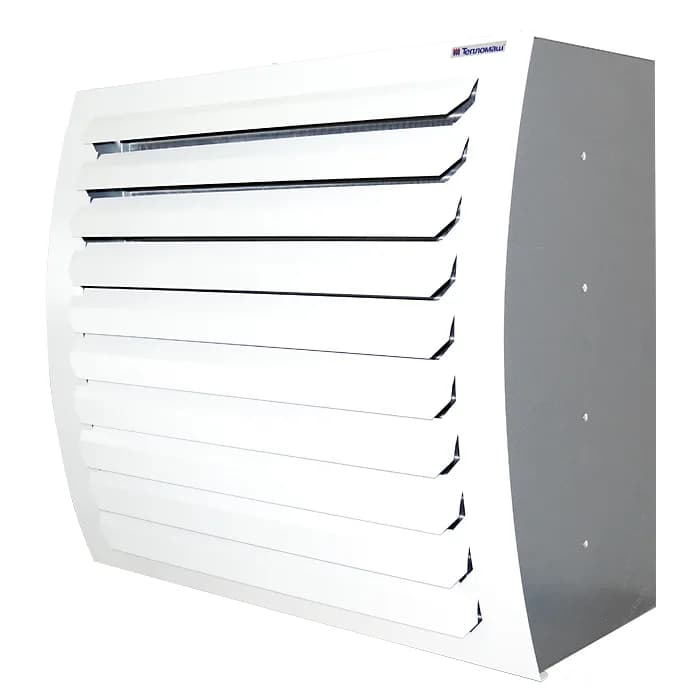

Водяной тепловентилятор Тепломаш КЭВ-120T5W2
57,5 кВт при 90/70 °C и воздухе +15 °C · 6 200 м³/ч · 2-рядный теплообменник · AC · теплоноситель до 150 °C. Производство: Россия.
Мощность при разных графиках теплоносителя
Максимальная скорость, 6 200 м³/ч. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт единым методом по паспортным данным (точность ±1 %). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 расчёт | 72,8 | 35,1 | 3,22 | 9,4 | 57,5 | 42,7 | 2,54 | 6,1 |
| 80/60 паспорт | 61,8 | 29,8 | 2,72 | 6,9 | 46,5 | 37,4 | 2,04 | 4,1 |
| 70/50 расчёт | 50,8 | 24,5 | 2,22 | 4,8 | 35,6 | 32,1 | 1,56 | 2,5 |
| 60/40 паспорт | 39,8 | 19,2 | 1,73 | 3,1 | 24,7 | 26,9 | 1,07 | 1,3 |
| 50/30 расчёт | 28,9 | 13,9 | 1,25 | 1,7 | 13,9 | 21,7 | 0,60 | 0,5 |
| 130/70 паспорт | 78,6 | 37,8 | 1,17 | 1,5 | 63,0 | 45,3 | 0,94 | 1,0 |
| 150/70 паспорт | 82,4 | 39,7 | 0,93 | 1,0 | 66,6 | 47,1 | 0,75 | 0,7 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 3 100 | 4 650 | 6 200 |
| Мощность при 90/70, +15 °C, кВт | 35,1 | 46,9 | 57,5 |
| Струя горизонтальная, м | 12 | 18 | 25 |
Характеристики
- Бренд / производитель
- Тепломаш / АО «НПО «Тепломаш», Санкт-Петербург
- Страна производства
- Россия
- Теплообменник
- 2-рядный
- Двигатель
- AC
- Макс. температура теплоносителя
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- G 1 1/4" НР
- Корпус
- оцинкованная сталь, полимерная окраска, серый
- Режим охлаждения
- нет данных
- Габариты Ш×В×Г
- 865×760×520 мм
- Масса
- 57,0 кг
- Высота монтажа под потолком
- 4–7 м
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (36 точек)
Документы
- Паспорт серии TW
- Описание серии TW
- Каталог «Тепловое оборудование Тепломаш 2026»
- Декларация/сертификат (PDF)
Документы производителя, без регистрации.
Что важно знать
- Таблица TW — только макс. скорость (плюс мин. при +15 °C из паспорта); 150/70…60/40.
- Гарантия: в гарантийной книжке 36 мес., в карточках TW на сайте — 24.
- Δp оцифрован с графика каталога 2026 (±10–15 %); расход воды в таблицах ~+11 % к балансу.
- Шум 60 дБ(А) на 5 м и потребление 420 Вт даны только для макс. скорости.
- Струя по скоростям I–II пересчитана пропорционально расходу (дана одна цифра — для III).
- Настенный монтаж (струя под 45°): высота до 5 м; потолочный — по таблице производителя (струя вниз).
- Только AC (3 скорости), EC-исполнений нет; незамерзающие жидкости и охлаждение — по согласованию с заводом.
- Режима 90/70 в паспорте нет — passport.powerKw90_70_0 рассчитан моделью.
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
| Модель | кВт (90/70, +15) | Воздух, м³/ч | Двигатель | Макс. t | Цена от |
|---|---|---|---|---|---|
| Тепломаш КЭВ-120T5W2 (эта модель) | 57,5 | 6 200 | AC | 150 °C | 76 815 ₽ |
| Ballu BHP-W4-100-S | 56,2 (-2 %) | 5 500 | AC | 150 °C | 76 990 ₽ |
| Sonniger CR3 PRO | 58,8 (+2 %) | 5 600 | AC/EC | 130 °C | 45 274 ₽ |
| Aerock R3 | 59,3 (+3 %) | 5 820 | AC/EC | 110 °C | 50 250 ₽ |
| Volcano VR3 | 60,8 (+6 %) | 5 700 | AC/EC | 130 °C | 52 118 ₽ |
| ГРЕЕРС ВС-3275 | 63,5 (+10 %) | 5 800 | AC | 120 °C | 74 312 ₽ |
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70
- Пульт с термостатом и ИК-пульт в комплекте
