Тепломаш · серия TW

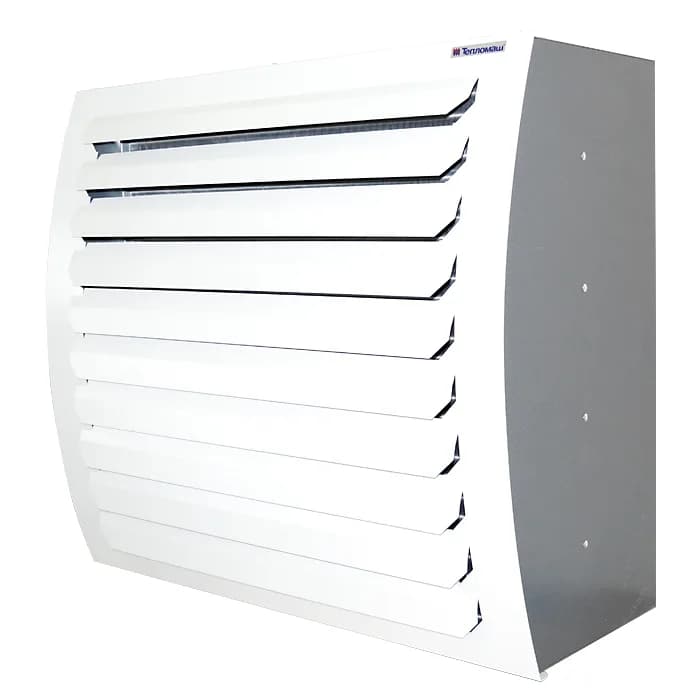

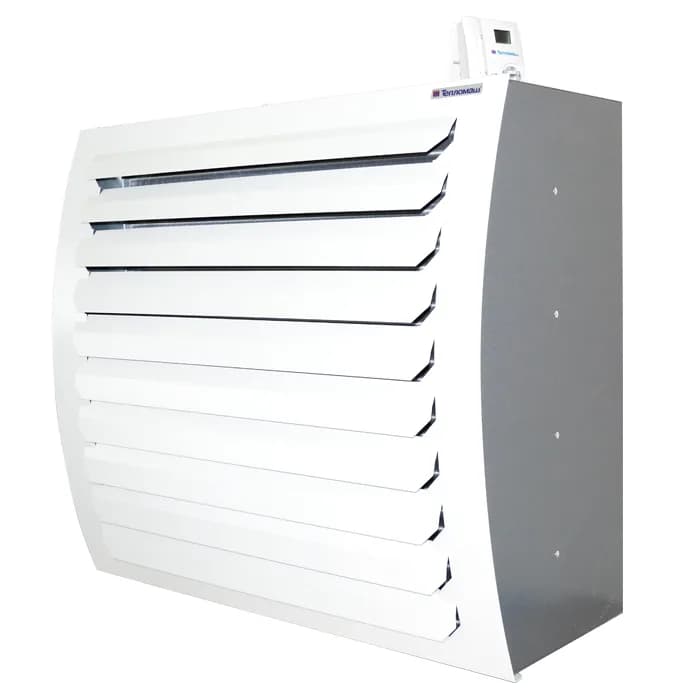

Водяной тепловентилятор Тепломаш КЭВ-106T4,5W2
50,7 кВт при 90/70 °C и воздухе +15 °C · 5 100 м³/ч · 2-рядный теплообменник · AC · теплоноситель до 150 °C. Производство: Россия.
Мощность при разных графиках теплоносителя
Максимальная скорость, 5 100 м³/ч. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт единым методом по паспортным данным (точность ±1 %). Режимы далеко за пределами паспорта производителя не показываем. Любой другой режим и гликоль — в калькуляторе.
| График, °C | Воздух на входе 0 °C | Воздух на входе +15 °C | ||||||
|---|---|---|---|---|---|---|---|---|
| кВт | t вых. | м³/ч | кПа | кВт | t вых. | м³/ч | кПа | |
| 90/70 расчёт | 64,3 | 37,6 | 2,84 | 7,5 | 50,7 | 44,7 | 2,24 | 4,9 |
| 80/60 паспорт | 54,5 | 31,9 | 2,40 | 5,5 | 41,0 | 39,0 | 1,80 | 3,3 |
| 70/50 расчёт | 44,8 | 26,2 | 1,96 | 3,9 | 31,4 | 33,4 | 1,37 | 2,0 |
| 60/40 паспорт | 35,1 | 20,5 | 1,52 | 2,5 | 21,7 | 27,7 | 0,94 | 1,0 |
| 50/30 расчёт | 25,3 | 14,8 | 1,10 | 1,4 | 12,2 | 22,1 | 0,53 | 0,4 |
| 130/70 паспорт | 69,5 | 40,7 | 1,04 | 1,2 | 55,7 | 47,6 | 0,83 | 0,8 |
| 150/70 паспорт | 72,9 | 42,7 | 0,82 | 0,8 | 58,9 | 49,5 | 0,67 | 0,6 |
Вентилятор по скоростям
| Скорость I | Скорость II | Скорость III | |
|---|---|---|---|
| Расход воздуха, м³/ч | 2 550 | 3 850 | 5 100 |
| Мощность при 90/70, +15 °C, кВт | 30,5 | 41,3 | 50,7 |
| Струя горизонтальная, м | 10 | 15 | 20 |
Характеристики
- Бренд / производитель
- Тепломаш / АО «НПО «Тепломаш», Санкт-Петербург
- Страна производства
- Россия
- Теплообменник
- 2-рядный
- Двигатель
- AC
- Макс. температура теплоносителя
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- G 1 1/4" НР
- Корпус
- оцинкованная сталь, полимерная окраска, серый
- Режим охлаждения
- нет данных
- Габариты Ш×В×Г
- 865×760×520 мм
- Масса
- 55,0 кг
- Высота монтажа под потолком
- 4–6 м
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (36 точек)
Документы
- Паспорт серии TW
- Описание серии TW
- Каталог «Тепловое оборудование Тепломаш 2026»
- Декларация/сертификат (PDF)
Документы производителя, без регистрации.
Что важно знать
- Таблица TW — только макс. скорость (плюс мин. при +15 °C из паспорта); 150/70…60/40.
- Гарантия: в гарантийной книжке 36 мес., в карточках TW на сайте — 24.
- Δp оцифрован с графика каталога 2026 (±10–15 %); расход воды в таблицах ~+11 % к балансу.
- Шум 56 дБ(А) на 5 м и потребление 245 Вт даны только для макс. скорости.
- Струя по скоростям I–II пересчитана пропорционально расходу (дана одна цифра — для III).
- Настенный монтаж (струя под 45°): высота до 4,5 м; потолочный — по таблице производителя (струя вниз).
- Только AC (3 скорости), EC-исполнений нет; незамерзающие жидкости и охлаждение — по согласованию с заводом.
- Режима 90/70 в паспорте нет — passport.powerKw90_70_0 рассчитан моделью.
Аналоги других брендов
Правило: мощность при 90/70 °C и воздухе +15 °C отличается не более чем на ±15 %, расход воздуха — на ±25 %. Вся таблица аналогов.
| Модель | кВт (90/70, +15) | Воздух, м³/ч | Двигатель | Макс. t | Цена от |
|---|---|---|---|---|---|
| Тепломаш КЭВ-106T4,5W2 (эта модель) | 50,7 | 5 100 | AC | 150 °C | 74 250 ₽ |
| ГРЕЕРС ВС-2365 | 53,5 (+5 %) | 3 900 | AC/EC | 120 °C | 57 294 ₽ |
| Ballu BHP-W2-70-LN | 46,1 (-9 %) | 4 800 | AC | 130 °C | 53 990 ₽ |
| Sonniger CR2 PRO | 44,3 (-13 %) | 5 700 | AC/EC | 130 °C | 39 568 ₽ |
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70
- Пульт с термостатом и ИК-пульт в комплекте
