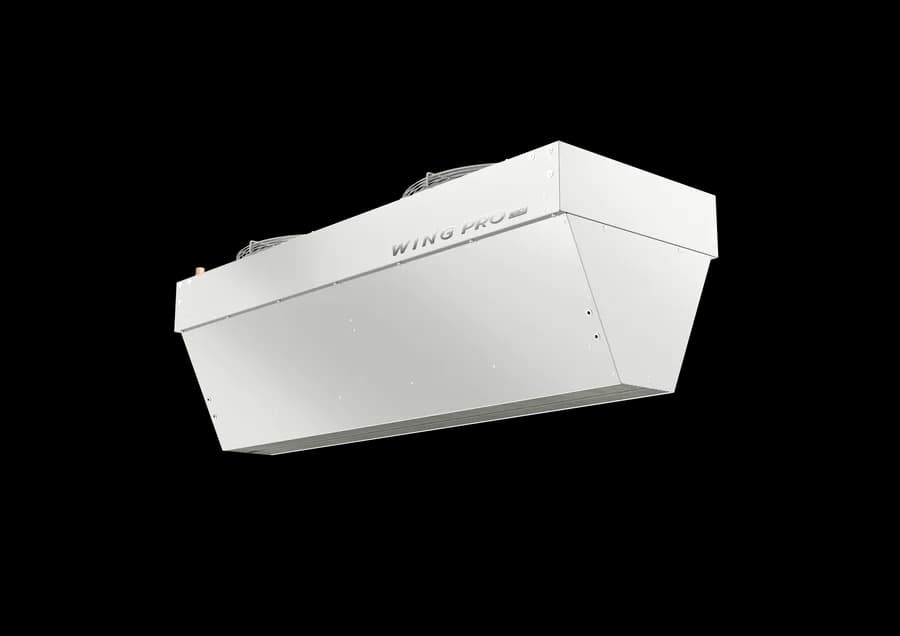

Тепловая завеса Volcano WING PRO W150 R1 EC
длина 1,6 м · проём до 7,5 м · водяной нагрев · 32,4 кВт при 90/70, 0 °C, III скорость · 7 900 м³/ч · 220 В.
Промышленные завесы VTS для ворот до 7–8 м: W R1 (однорядный теплообменник), W R2 (двухрядный), C (без нагрева); длины 1,5 и 2 м; 2–3 EC-вентилятора; теплоноситель до 130 °C; IP54; мощность до 88 кВт. В РФ поставляются только EC.
Мощность при разных графиках теплоносителя
Максимальная скорость, 7 900 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (точность ±1 %).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 95/70 расчёт | 30,7 | 16,6 | 1,09 | 26,2 | 24,9 | 0,93 |
| 90/70 паспорт | 30,5 | 16,5 | 1,35 | 25,9 | 24,8 | 1,15 |
| 80/60 паспорт | 25,7 | 14,7 | 1,13 | 21,2 | 23,0 | 0,93 |
| 70/50 паспорт | 21,0 | 12,9 | 0,92 | 16,4 | 21,2 | 0,72 |
| 60/40 паспорт | 16,2 | 11,1 | 0,71 | 11,7 | 19,4 | 0,51 |
Характеристики
- Бренд
- Volcano
- Серия
- WING PRO
- Нагрев
- водяной нагрев
- Длина
- 1 556 мм
- Высота проёма до
- 7,5 м
- Рекомендуемая ширина проёма
- 1,5 м
- Монтаж
- горизонтально, вертикально
- Расход воздуха
- 4 500 / 5 700 / 7 900 м³/ч
- Скорость на выходе
- 10,9 м/с
- Длина струи
- 7,5 м
- Тепловая мощность
- 32,4 кВт (90/70, 0 °C, III скорость)
- Электропитание
- 220 В, 1 ф., 2,6 А
- Двигатель
- EC, 500 Вт
- Теплоноситель до
- 130 °C
- Макс. давление
- 1,6 МПа
- Присоединение
- Резьба 3/4"
- Шум
- 64 дБ(А) (на 5 м, полуоткрытое пространство, настенный монтаж; скорости I/II/III — 45/55/64 дБ(А) (каталог WING PRO))
- Защита
- IP54
- Габариты Ш×В×Г
- 1 556×530×536 мм
- Масса
- 50,5 кг
- Управление
- Встроенной автоматики нет. Опции: контроллер HMI WING HY EC 1-4-2801-0155 / WiFi 1-4-2801-0156 (до 4 PRO 200 или 6 PRO 150 на контроллер, Door Optimum, BMS), потенциометр 0–10 В с термостатом, геркон, клапан VA-VEH202TA, шланги 3/4"; 4 кронштейна в комплекте.
- Страна производства
- Польша
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (60 точек)
Документы
- WING PRO — технический паспорт и схемы подключения (PL/EN/RU, ver-0.5 2022)
- Каталог WING PRO (RU)
- Презентация WING PRO (RU)
- Каталог VOLCANO / WING / WING PRO (RU, Импульс Групп)
- VTS WING PRO — leaflet (EN)
Документы производителя, без регистрации.
Что важно знать
- Двигатели EC 2 × 0,25 кВт, ток 2 × 1,3 А (суммарно по двум двигателям).
- В каталоге VTS есть и исполнение AC (арт. 1-4-2801-0345, мотор 2 × 0,28 кВт, масса 47,5 кг), но в РФ поставляется только EC.
- Габариты: по чертежу паспорта длина 1556 (150) / 2072 (200) мм, высота 530, глубина 536 мм; в каталоге WING PRO для 150 указано 533 × 575 мм — значения расходятся.
- Струя по каталогу (скорость воздуха на расстоянии от выхода): WR2 — 10,1 / 7,2 / 4,3 / 3,0 / 2,3 м/с на 0 / 2 / 4 / 6 / 7 м; WR1 — 10,9 / 7,5 / 4,6 / 3,4 / 2,8 / 2,3 на 0…7,5 м; C — 11,7 / 8,1 / 4,9 / 4,1 / 3,7 / 3,3 / 2,6 на 0…8 м.
- Документация и гарантия — VTS Group (Польша).
- В таблице дальности паспорта опечатка: строка «WING PRO W150 R1, WING PRO W200 R2» относится к R1 (7,5 / 6 / 4,5 м).
- Диапазон мощности W150 R1: по паспорту и каталогу PRO — 9–32 кВт, по каталогу 2024 — 3–32 кВт.
- Теплообменник однорядный (R1); диапазон мощности по каталогу 9–32 кВт (по каталогу 2024 — 3–32 кВт); номинал в каталоге — при 80/60 и t воздуха на входе 15 °C.
