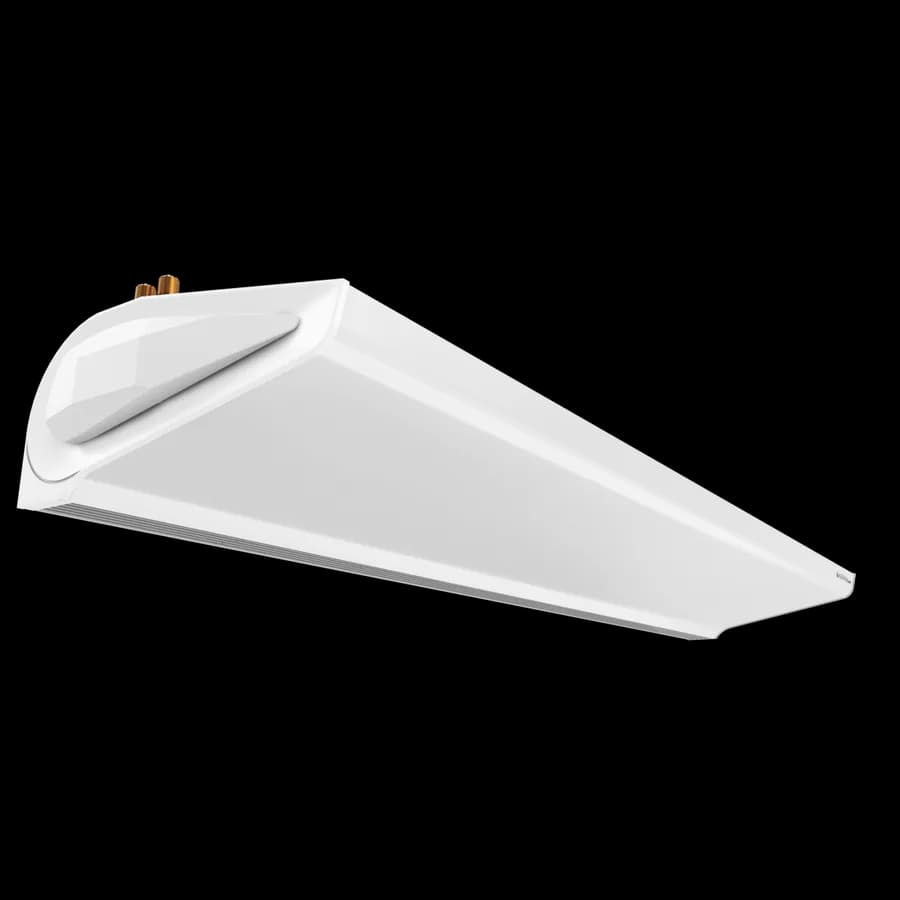

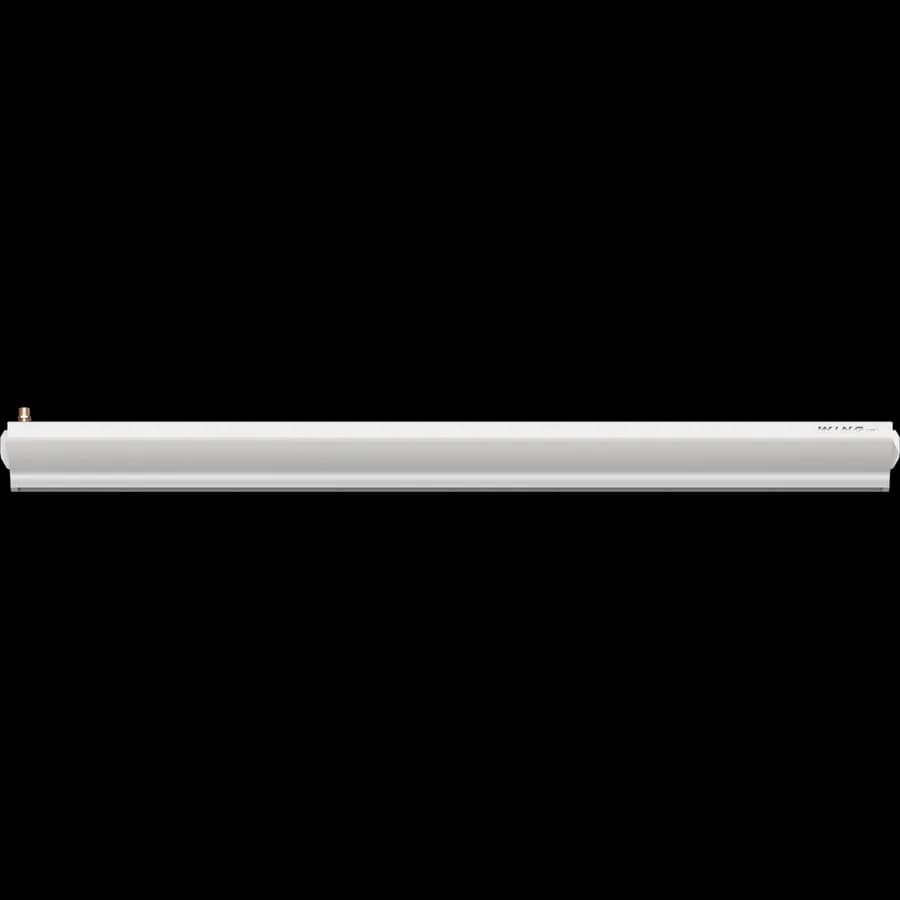

Тепловая завеса Volcano WING II W200 AC
длина 2,1 м · проём до 3,7 м · водяной нагрев · 46,9 кВт при 90/70, +5 °C, III скорость · 4 400 м³/ч · 230 В.
Компактные завесы VTS (Volcano) для дверей до 3,7 м (без нагрева — до 4 м): W — водяной 2-рядный Cu/Al теплообменник (до 95 °C), E — электронагреватель 6/12/15 кВт, C — без нагрева; длины 1, 1,5 и 2 м; диаметральный вентилятор AC или EC; оцинкованная сталь, белый RAL 9016 или тёмный RAL 7016; IP20.
Мощность при разных графиках теплоносителя
Максимальная скорость, 4 400 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (расхождение с паспортом до 1 % в 9 из 10 точек таблицы).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 95/70 расчёт | 46,8 | 36,7 | 1,66 | 40,1 | 42,2 | 1,42 |
| 90/70 паспорт | 46,0 | 36,2 | 2,03 | 39,3 | 41,7 | 1,74 |
| 80/60 паспорт | 39,3 | 31,7 | 1,73 | 32,6 | 37,2 | 1,43 |
| 70/50 паспорт | 32,6 | 27,1 | 1,42 | 25,9 | 32,5 | 1,13 |
| 60/40 паспорт | 25,7 | 22,4 | 1,12 | 18,9 | 27,8 | 0,82 |
Характеристики
- Бренд
- Volcano
- Серия
- WING II
- Нагрев
- водяной нагрев
- Длина
- 2 142 мм
- Высота проёма до
- 3,7 м
- Рекомендуемая ширина проёма
- 2,0 м
- Монтаж
- горизонтально, вертикально
- Расход воздуха
- 2 050 / 3 150 / 4 400 м³/ч
- Скорость на выходе
- 11,0 м/с
- Длина струи
- 3,7 м
- Тепловая мощность
- 46,9 кВт (90/70, +5 °C, III скорость)
- Электропитание
- 230 В, 1 ф., 2,6 А
- Двигатель
- AC, 580 Вт
- Теплоноситель до
- 95 °C
- Макс. давление
- 1,6 МПа
- Присоединение
- Наружная резьба 3/4" (коллекторы расположены вверху)
- Шум
- 62 дБ(А) (на 5 м, полуоткрытое пространство, настенный монтаж; скорости I/II/III — 56/61/62 дБ(А) (каталог 2024))
- Защита
- IP20
- Габариты Ш×В×Г
- 2 142×210×484 мм
- Масса
- 34,6 кг
- Управление
- Встроенной автоматики нет (клеммник). Опции AC: настенный регулятор WING/VOLCANO DX 1-4-0101-0438 (1 завеса на регулятор), адаптер дверного датчика 1-4-0101-0578 с герконом 1-4-0101-0454; для водяной — клапан VA-VEH202TA 1-2-1204-2019, шланги 3/4" 1-2-2702-0076; крепления — опция.
- Страна производства
- Польша
- Гарантия
- 3 г.
- Расхождение расчёта с паспортом
- до 1 % в 9 из 10 точек таблицы (всего 48)
Документы
- WING II W/E/C 100–200 — технический паспорт (RU, WG2-ver.1.2, 08.2020)
- Каталог VOLCANO / WING / WING PRO (RU, Импульс Групп)
- WING II AC — электрические схемы
- Набор креплений WING — монтаж, габариты
- Декларация ЕАЭС WING II W (до 03.09.2025)
- VTS WING — Technical documentation (многоязычная, WG-ver.2.0)
- WING II EC — электрические схемы
Документы производителя, без регистрации.
Что важно знать
- Длина: 1110 / 1626 / 2142 мм с боковыми крышками (паспорт), 1066 / 1582 / 2098 мм без них (каталог). Высота корпуса 210 мм по каталогу (212 мм на чертеже паспорта, 255 мм с патрубками), глубина 484 мм.

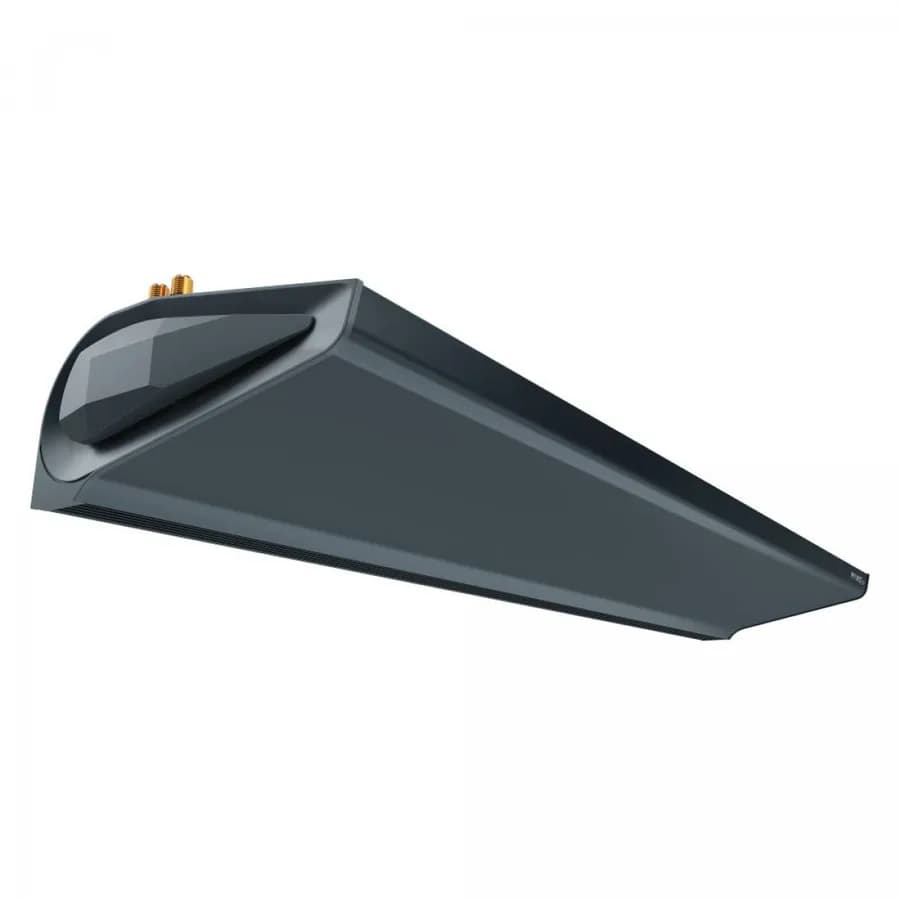

- Исполнение DARK (RAL 7016), арт. 1-4-2801-0301; базовое — WHITE (RAL 9016).
- Российская версия — ВИНГ В200 АС, арт. 6-0-0100-0252 (производство — Турция); паспорт совпадает с WING II.
- Скорость воздуха на выходе по паспорту: 9,6–11 м/с на III скорости (7–9 на II, 5–7 на I); в расчёте используется верхняя граница.
- Производство — Польша.
- Диапазон тепловой мощности по каталогу 17–47 кВт; объём воды 3,6 л; теплообменник Cu/Al, 2 ряда. В паспорте нет режимов с t воздуха на входе 0 °C и графиков выше 90/70.
- В паспортных таблицах при скоростях II и I t воздуха на выходе ниже, чем следует из теплового баланса; мощность и расход воды надёжны, t на выходе при II и I — ориентировочная.
