Volcano · серия WING II

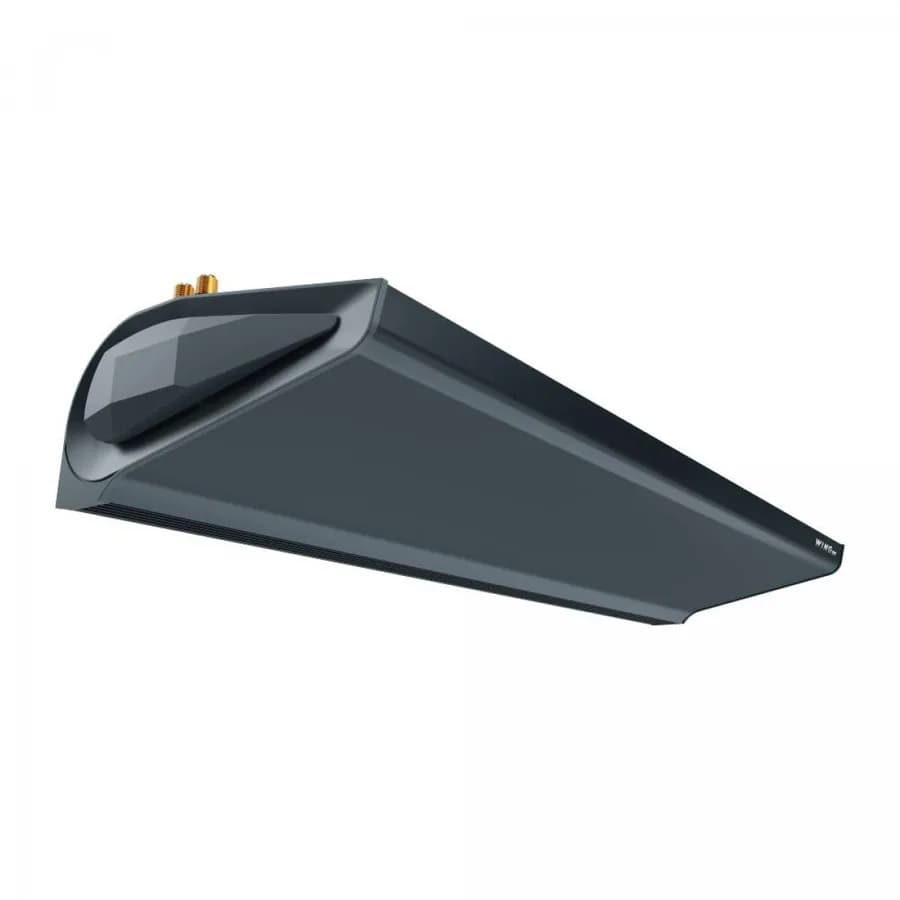

Тепловая завеса Volcano WING II W150 AC

длина 1,6 м · проём до 3,7 м · водяной нагрев · 31,7 кВт при 90/70, +5 °C, III скорость · 3 100 м³/ч · 230 В.

Компактные завесы VTS (Volcano) для дверей до 3,7 м (без нагрева — до 4 м): W — водяной 2-рядный Cu/Al теплообменник (до 95 °C), E — электронагреватель 6/12/15 кВт, C — без нагрева; длины 1, 1,5 и 2 м; диаметральный вентилятор AC или EC; оцинкованная сталь, белый RAL 9016 или тёмный RAL 7016; IP20.

Подобрать под проём

Мощность при разных графиках теплоносителя

Максимальная скорость, 3 100 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (расхождение с паспортом до 1 % в 9 из 10 точек таблицы).

График, °CВоздух на входе +5 °CВоздух на входе +15 °C
кВтt вых.вода, м³/чкВтt вых.вода, м³/ч
95/70 расчёт31,735,61,1226,740,80,95
90/70 паспорт31,935,71,4126,940,91,19
80/60 паспорт27,131,11,1922,036,20,97
70/50 паспорт22,326,50,9717,231,50,75
60/40 паспорт17,121,40,7412,026,60,52

Характеристики

Бренд
Volcano
Серия
WING II
Нагрев
водяной нагрев
Длина
1 626 мм
Высота проёма до
3,7 м
Рекомендуемая ширина проёма
1,5 м
Монтаж
горизонтально, вертикально
Расход воздуха
1 420 / 2 050 / 3 100 м³/ч
Скорость на выходе
11,0 м/с
Длина струи
3,7 м
Тепловая мощность
31,7 кВт (90/70, +5 °C, III скорость)
Электропитание
230 В, 1 ф., 1,7 А
Двигатель
AC, 375 Вт
Теплоноситель до
95 °C
Макс. давление
1,6 МПа
Присоединение
Наружная резьба 3/4" (коллекторы расположены вверху)
Шум
59 дБ(А) (на 5 м, полуоткрытое пространство, настенный монтаж; скорости I/II/III — 53/58/59 дБ(А) (каталог 2024))
Защита
IP20
Габариты Ш×В×Г
1 626×210×484 мм
Масса
27,8 кг
Управление
Встроенной автоматики нет (клеммник). Опции AC: настенный регулятор WING/VOLCANO DX 1-4-0101-0438 (1 завеса на регулятор), адаптер дверного датчика 1-4-0101-0578 с герконом 1-4-0101-0454; для водяной — клапан VA-VEH202TA 1-2-1204-2019, шланги 3/4" 1-2-2702-0076; крепления — опция.
Страна производства
Польша
Гарантия
3 г.
Расхождение расчёта с паспортом
до 1 % в 9 из 10 точек таблицы (всего 48)

Документы

Документы производителя, без регистрации.

Что важно знать

  • Длина: 1110 / 1626 / 2142 мм с боковыми крышками (паспорт), 1066 / 1582 / 2098 мм без них (каталог). Высота корпуса 210 мм по каталогу (212 мм на чертеже паспорта, 255 мм с патрубками), глубина 484 мм.
  • Исполнение DARK (RAL 7016), арт. 1-4-2801-0300; базовое — WHITE (RAL 9016).
  • Российская версия — ВИНГ В150 АС, арт. 6-0-0100-0251 (производство — Турция); паспорт совпадает с WING II.
  • Скорость воздуха на выходе по паспорту: 9,6–11 м/с на III скорости (7–9 на II, 5–7 на I); в расчёте используется верхняя граница.
  • Производство — Польша.
  • Диапазон тепловой мощности по каталогу 10–32 кВт; объём воды 2,6 л; теплообменник Cu/Al, 2 ряда. В паспорте нет режимов с t воздуха на входе 0 °C и графиков выше 90/70.
  • В паспортных таблицах при скоростях II и I t воздуха на выходе ниже, чем следует из теплового баланса; мощность и расход воды надёжны, t на выходе при II и I — ориентировочная.
  • В паспорте для W150 60/40, I скорость (1420 м³/ч), t на входе 20 °C значение 4,8 кВт выпадает из ряда (11,5 / 9,8 / 8,0 кВт).
  • Шум W150 по паспорту: III 61 / II 48 / I 43 дБ(А); по каталогу 2024: 59 / 58 / 53 дБ(А) — значения для II и I расходятся, уточняйте у производителя.
