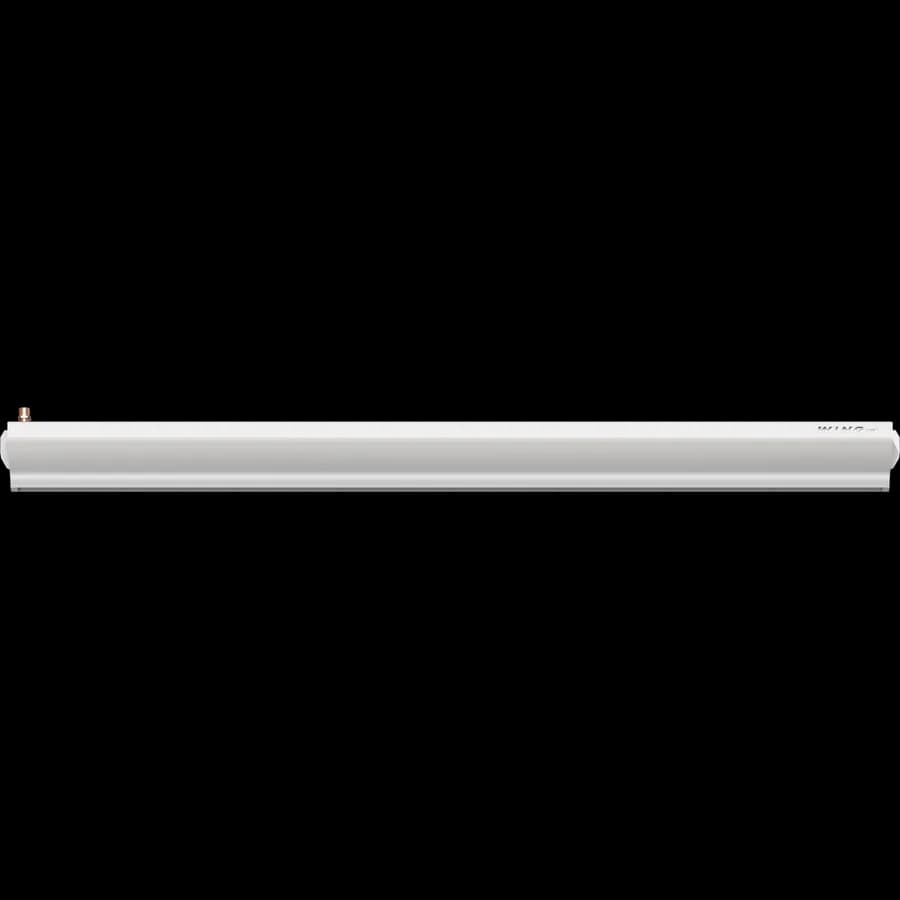

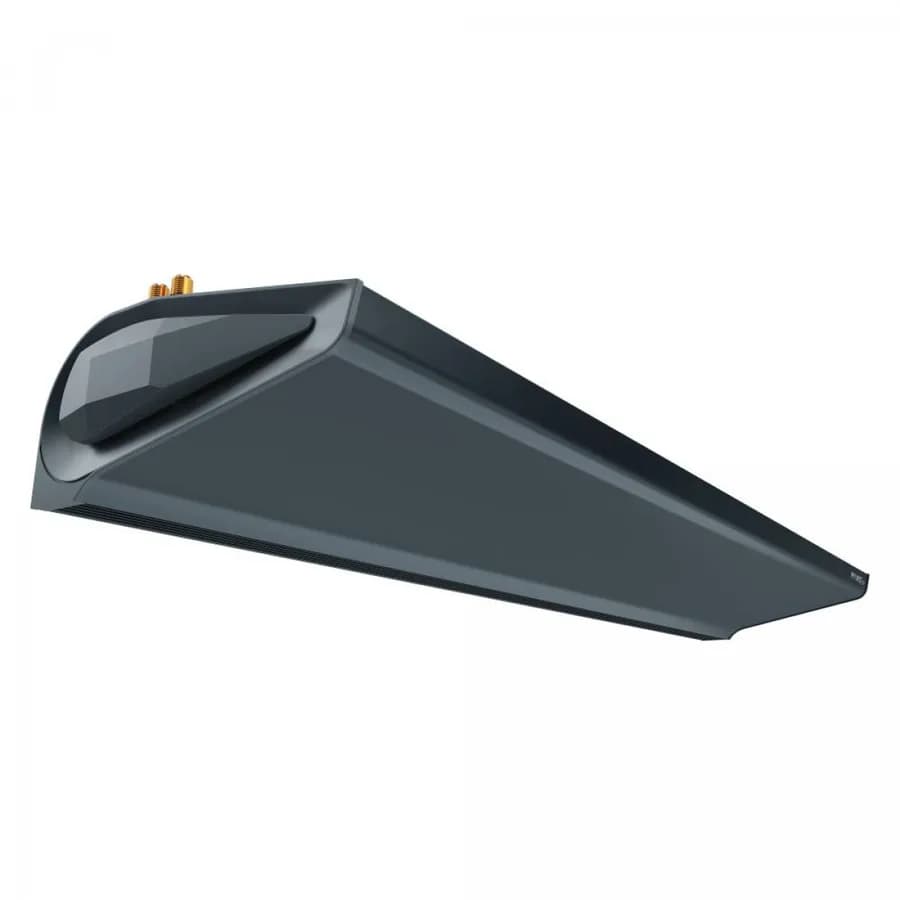

Тепловая завеса Volcano ВИНГ В200 ЕС
длина 2,1 м · проём до 3,7 м · водяной нагрев · 46,9 кВт при 90/70, +5 °C, III скорость · 4 400 м³/ч · 220 В.
Версия WING II для рынка РФ под маркой ВИНГ (ООО «ВТС», производство KLAS, Турция): В — водяная, Э — электрическая, Б — без нагрева; 100/150/200; AC и EC. Паспорт и характеристики идентичны WING II; артикулы 6-0-0100-02xx.
Мощность при разных графиках теплоносителя
Максимальная скорость, 4 400 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (расхождение с паспортом до 2 % в 9 из 10 точек таблицы).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 95/70 расчёт | 47,7 | 37,4 | 1,69 | 40,9 | 42,8 | 1,45 |
| 90/70 паспорт | 46,9 | 36,8 | 2,07 | 40,2 | 42,2 | 1,77 |
| 80/60 паспорт | 39,9 | 32,1 | 1,75 | 33,1 | 37,5 | 1,45 |
| 70/50 паспорт | 32,8 | 27,3 | 1,43 | 26,1 | 32,7 | 1,14 |
| 60/40 паспорт | 25,8 | 22,5 | 1,12 | 19,0 | 27,9 | 0,83 |
Характеристики
- Бренд
- Volcano
- Серия
- ВИНГ (РУ)
- Нагрев
- водяной нагрев
- Длина
- 2 142 мм
- Высота проёма до
- 3,7 м
- Рекомендуемая ширина проёма
- 2,0 м
- Монтаж
- горизонтально, вертикально
- Расход воздуха
- 2 050 / 3 150 / 4 400 м³/ч
- Скорость на выходе
- 11,0 м/с
- Длина струи
- 3,7 м
- Тепловая мощность
- 46,9 кВт (90/70, +5 °C, III скорость)
- Электропитание
- 220 В, 1 ф., 1,9 А
- Двигатель
- EC, 450 Вт
- Теплоноситель до
- 95 °C
- Макс. давление
- 1,6 МПа
- Присоединение
- Наружная резьба 3/4" (коллекторы расположены вверху)
- Шум
- 62 дБ(А) (на 5 м, полуоткрытое пространство, настенный монтаж; скорости I/II/III — 56/61/62 дБ(А) (каталог 2024))
- Защита
- IP20
- Габариты Ш×В×Г
- 2 142×210×484 мм
- Масса
- 30,4 кг
- Управление
- Встроенной автоматики нет. Опции EC: контроллер HMI WING HY EC 1-4-2801-0155 / HY EC WiFi 1-4-2801-0156 (до 8 завес, Modbus RTU, Door Optimum, термостат), геркон 1-4-0101-0454; для водяной — клапан VA-VEH202TA, шланги 3/4"; крепления — опция.
- Страна производства
- Турция (производство KLAS)
- Гарантия
- 3 г.
- Расхождение расчёта с паспортом
- до 2 % в 9 из 10 точек таблицы (всего 48)
Документы
- ВИНГ В/Э/Б 100–200 — паспорт (ООО «ВТС»)
- Декларация ЕАЭС ВИНГ В (до 19.03.2029)
- Каталог VOLCANO / WING / WING PRO (RU, Импульс Групп)
- Декларация ЕАЭС ВИНГ Э (до 2029)
Документы производителя, без регистрации.
Что важно знать
- Российская версия WING II (заявитель ООО «ВТС», Москва; изготовитель KLAS Isıtma Soğutma Klima, Измир, Турция; декларация ЕАЭС до 19.03.2029). Паспорт совпадает с WING II; аналог — WING II W200 EC (арт. 1-4-2801-0261).
- Длина: 1110 / 1626 / 2142 мм с боковыми крышками (паспорт), 1066 / 1582 / 2098 мм без них (каталог). Высота корпуса 210 мм по каталогу (212 мм на чертеже паспорта, 255 мм с патрубками), глубина 484 мм.
- Мотор EC: паспорт 2020 — 450 Вт / 1,9 А; каталог 2024 — 470 Вт / 3,3 А.
- Скорость воздуха на выходе по паспорту: 9,6–11 м/с на III скорости (7–9 на II, 5–7 на I); в расчёте используется верхняя граница.
- Диапазон тепловой мощности по каталогу 17–47 кВт; объём воды 3,6 л; теплообменник Cu/Al, 2 ряда. В паспорте нет режимов с t воздуха на входе 0 °C и графиков выше 90/70.
- В паспортных таблицах при скоростях II и I t воздуха на выходе ниже, чем следует из теплового баланса; мощность и расход воды надёжны, t на выходе при II и I — ориентировочная.
О бренде Volcano
- Два корпуса на 3–90 кВт: VR Mini / Mini 3 и VR1–VR4 в одном габарите
- У каждой модели есть версия с EC-двигателем
- Гарантия 3 года; ВОЛКАНО РУ — технически те же VR1–VR3
