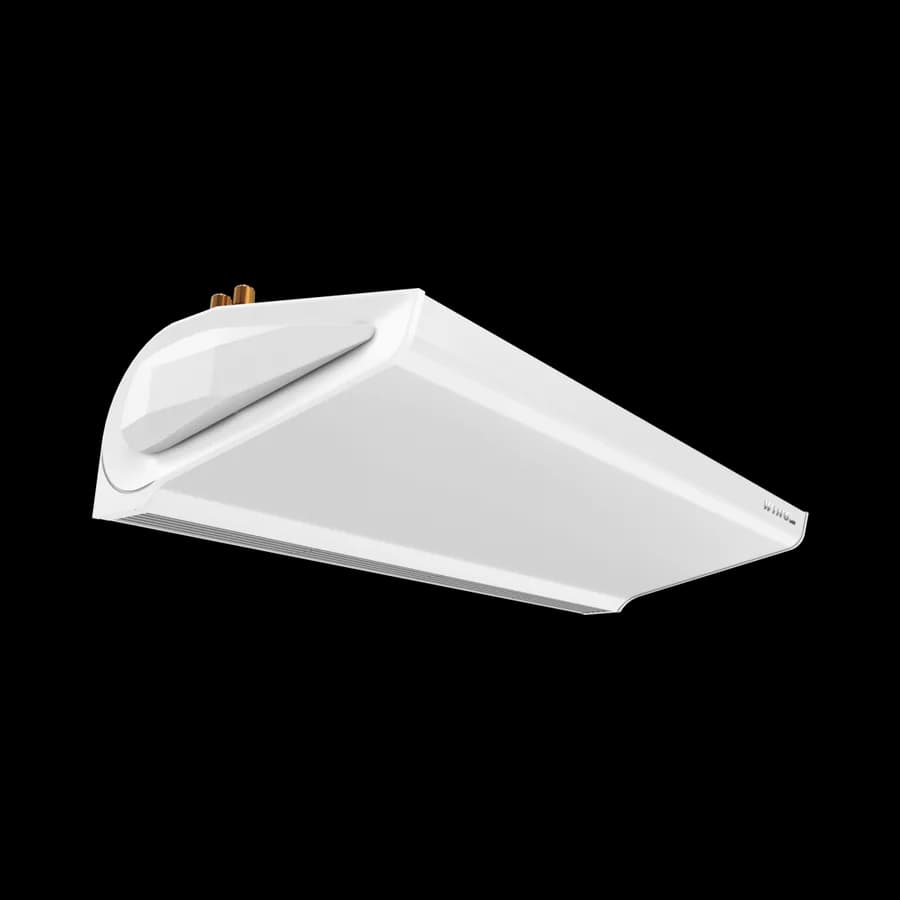

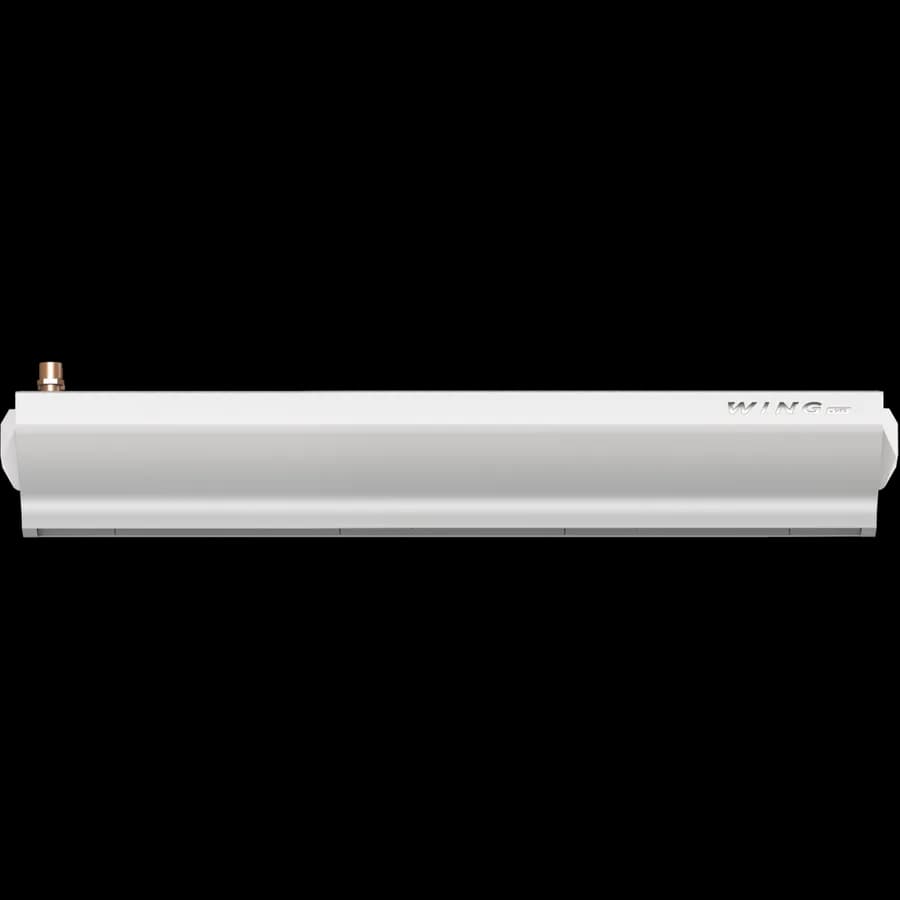

Тепловая завеса Volcano ВИНГ В100 АС

Name: Тепловая завеса Volcano ВИНГ В100 АС
Brand: Volcano
SKU: 6-0-0100-0250
Price: 56874 RUB

длина 1,1 м · проём до 3,7 м · водяной нагрев · 17,7 кВт при 90/70, +5 °C, III скорость · 1 850 м³/ч · 220 В.

Версия WING II для рынка РФ под маркой ВИНГ (ООО «ВТС», производство KLAS, Турция): В — водяная, Э — электрическая, Б — без нагрева; 100/150/200; AC и EC. Паспорт и характеристики идентичны WING II; артикулы 6-0-0100-02xx.

Подобрать под проём Аналоги других брендов

Мощность при разных графиках теплоносителя

Максимальная скорость, 1 850 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (расхождение с паспортом до 14 % в 9 из 10 точек таблицы).

График, °C	Воздух на входе +5 °C			Воздух на входе +15 °C
	кВт	t вых.	вода, м³/ч	кВт	t вых.	вода, м³/ч
95/70 расчёт	18,2	34,4	0,65	15,2	39,6	0,54
90/70 паспорт	18,3	34,6	0,81	15,3	39,7	0,68
80/60 паспорт	14,7	28,8	0,65	11,8	34,0	0,52
70/50 паспорт	11,1	22,9	0,48	8,2	28,3	0,36
60/40 паспорт	7,4	17,0	0,32	4,7	22,6	0,21

Характеристики

Бренд: Volcano
Серия: ВИНГ (РУ)
Нагрев: водяной нагрев
Длина: 1 110 мм
Высота проёма до: 3,7 м
Рекомендуемая ширина проёма: 1,0 м
Монтаж: горизонтально, вертикально
Расход воздуха: 880 / 1 350 / 1 850 м³/ч
Скорость на выходе: 11,0 м/с
Длина струи: 3,7 м
Тепловая мощность: 17,7 кВт (90/70, +5 °C, III скорость)
Электропитание: 220 В, 1 ф., 1,2 А
Двигатель: AC, 235 Вт
Теплоноситель до: 95 °C
Макс. давление: 1,6 МПа
Присоединение: Наружная резьба 3/4" (коллекторы расположены вверху)
Шум: 57 дБ(А) (на 5 м, полуоткрытое пространство, настенный монтаж; скорости I/II/III — 52/55/57 дБ(А) (каталог 2024))
Защита: IP20
Габариты Ш×В×Г: 1 110×210×484 мм
Масса: 20,8 кг
Управление: Встроенной автоматики нет (клеммник). Опции AC: настенный регулятор WING/VOLCANO DX 1-4-0101-0438 (1 завеса на регулятор), адаптер дверного датчика 1-4-0101-0578 с герконом 1-4-0101-0454; для водяной — клапан VA-VEH202TA 1-2-1204-2019, шланги 3/4" 1-2-2702-0076; крепления — опция.
Страна производства: Турция (производство KLAS)
Гарантия: 3 г.
Расхождение расчёта с паспортом: до 14 % в 9 из 10 точек таблицы (всего 48)

Документы

Документы производителя, без регистрации.

Что важно знать

Российская версия WING II (заявитель ООО «ВТС», Москва; изготовитель KLAS Isıtma Soğutma Klima, Измир, Турция; декларация ЕАЭС до 19.03.2029). Паспорт совпадает с WING II; аналог — WING II W100 AC (арт. 1-4-2801-0250).
Длина: 1110 / 1626 / 2142 мм с боковыми крышками (паспорт), 1066 / 1582 / 2098 мм без них (каталог). Высота корпуса 210 мм по каталогу (212 мм на чертеже паспорта, 255 мм с патрубками), глубина 484 мм.
Скорость воздуха на выходе по паспорту: 9,6–11 м/с на III скорости (7–9 на II, 5–7 на I); в расчёте используется верхняя граница.
Диапазон тепловой мощности по каталогу 4–17 кВт; объём воды 1,6 л; теплообменник Cu/Al, 2 ряда. В паспорте нет режимов с t воздуха на входе 0 °C и графиков выше 90/70.
В паспортных таблицах при скоростях II и I t воздуха на выходе ниже, чем следует из теплового баланса; мощность и расход воды надёжны, t на выходе при II и I — ориентировочная.
Для W100 60/40, III скорость (1850 м³/ч), в паспорте при +5 °C указано 8,0 кВт — вероятно, опечатка (по t на выходе ≈ 7,6 кВт).
В паспорте для W100 70/50, II скорость, t на входе 20 °C значение 4,7 кВт выпадает из ряда (9,8 / 8,5 / 7,2 кВт).
В паспорте для W100 80/60, II скорость, t на входе 20 °C расход воды 0,9 м³/ч — опечатка (по мощности 8,8 кВт ≈ 0,38 м³/ч).

Аналоги других брендов

Тот же тип нагрева и длина, высота проёма ±1 м, мощность ±30 %, расход воздуха ±40 %. По одной ближайшей модели каждого бренда.

Модель	Проём до, м	кВт	Воздух, м³/ч	Цена
Volcano ВИНГ В100 АС (эта модель)	3,7	17,7	1 850	56 874 ₽
Тепломаш КЭВ-44П4131W	4,5	19,4	2 500	62 190 ₽
