Тепломаш · серия 400 Призма-2

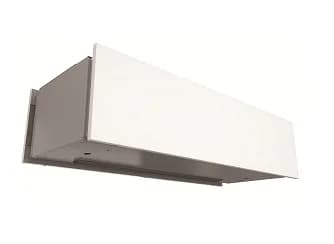

Тепловая завеса Тепломаш КЭВ-92П4127W
длина 2,1 м · проём до 4,5 м · водяной нагрев · 44,1 кВт при 95/70, +15 · 4 600 м³/ч · 220 В.
Завеса с двумя лицевыми панелями. Корпус светло-серый RAL 7004, передние панели – белые RAL 9003, по заказу – из нержавеющей стали. Возможны различные варианты отделки лицевых панелей, нанесение логотипов, знаков, рисунков. Встроена плата PCB-AC: к одному пульту можно подключить любое число завес и дополнительное оборудование.
Мощность при разных графиках теплоносителя
Максимальная скорость, 4 600 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (точность ±1 %).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 130/70 паспорт | 57,4 | 42,2 | 0,86 | 49,7 | 47,3 | 0,74 |
| 95/70 паспорт | 51,9 | 38,7 | 1,84 | 44,4 | 43,8 | 1,57 |
| 90/70 расчёт | 51,2 | 38,2 | 2,26 | 43,7 | 43,3 | 1,93 |
| 80/60 паспорт | 43,2 | 33,1 | 1,90 | 35,7 | 38,2 | 1,57 |
| 70/50 расчёт | 35,3 | 27,9 | 1,54 | 27,8 | 33,0 | 1,21 |
| 60/40 паспорт | 27,3 | 22,7 | 1,19 | 19,8 | 27,8 | 0,86 |
Характеристики
- Бренд
- Тепломаш
- Серия
- 400 Призма-2
- Нагрев
- водяной нагрев
- Длина
- 2 120 мм
- Высота проёма до
- 4,5 м
- Монтаж
- горизонтально
- Расход воздуха
- 3 000 / 4 000 / 4 600 м³/ч
- Скорость на выходе
- 10,5 м/с
- Длина струи
- 4,5 м
- Тепловая мощность
- 44,1 кВт (95/70, +15)
- Нагрев воздуха
- на 28 °C
- Электропитание
- 220 В, 1 ф., 2,4 А
- Двигатель
- AC, 520 Вт
- Теплоноситель до
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- Наружная резьба G 3/4"
- Шум
- 62 дБ(А) (на 5 м, высокая скорость)
- Защита
- IP21
- Габариты Ш×В×Г
- 2 120×405×520 мм
- Масса
- 78,0 кг
- Управление
- В комплекте: пульт HL10.
- Страна производства
- Россия, Санкт-Петербург
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (12 точек)
Документы
Документы производителя, без регистрации.
Что важно знать
- Цвет: корпус светло-серый RAL 7004, передняя панель белая RAL 9003.
- Макс. высота проёма — условная, по сводной таблице каталога 2026 (t наружного воздуха 0 °C, безветрие); при морозе и ветре — до 50 % меньше.
- Длина струи — «эффективная» по данным производителя (оценка допустимой высоты/ширины проёма в мягких условиях: t наружного воздуха ≥ 0 °C, ветер ≤ 1 м/с).
- Данные водяного нагревателя в каталоге 2026 приведены только при t воздуха на входе +15 °C и режимах 150/70, 130/70, 105/70, 95/70, 80/60, 60/40; потери давления — только графиком для 95/70.
- Мощность при 95/70 и t воздуха на входе +15 °C по каталогу 2026: 33,2 кВт на мин. расходе воздуха, 44,1 кВт на макс.
Автоматика и обвязка
Позиции Тепломаш, совместимые с этой моделью по данным производителя.
Клапаны и узлы обвязки
Узел терморегулирования (смесительный узел) КЭВ-УТМ-4арт. 500168Kvs 4, без насоса — при перепаде в сети более 40 кПа; число агрегатов по расчёту27 110 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-6,3арт. 500170Kvs 6,3, без насоса — при перепаде в сети более 40 кПа; число агрегатов по расчёту36 500 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-4Нарт. 500169Kvs 4, с насосом — при перепаде в сети менее 40 кПа; число агрегатов по расчёту44 010 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-6,3Нарт. 500171Kvs 6,3, с насосом — при перепаде в сети менее 40 кПа; число агрегатов по расчёту59 760 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-21арт. 500166Kvs 16, без насоса — при перепаде в сети более 40 кПа; число агрегатов по расчёту61 560 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-21Нарт. 500167Kvs 16, с насосом — при перепаде в сети менее 40 кПа; число агрегатов по расчёту106 305 ₽
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70
- Пульт с термостатом и ИК-пульт в комплекте
