Тепломаш · серия 400 Гранит Плюс

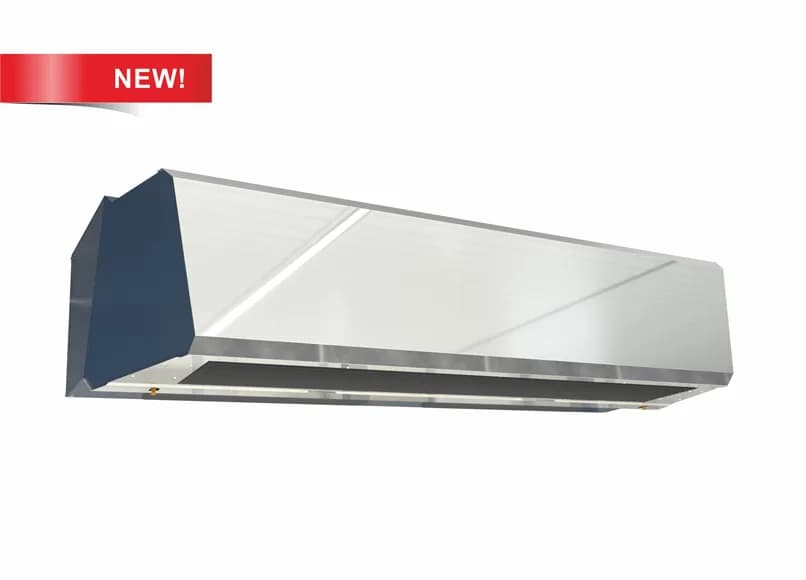

Тепловая завеса Тепломаш КЭВ-85П4149W
длина 1,8 м · проём до 5,5 м · водяной нагрев · 41,2 кВт при 95/70, +15 · 5 000 м³/ч · 220 В.
Завеса. Корпус светло-серый RAL 7004, передняя панель – белая RAL 9003, по заказу крашеный корпус RAL 5011 и панели из нержавеющей стали. Встроена плата PCB-AC: к одному пульту можно подключить любое число завес и дополнительное оборудование. Горизонтальный монтаж. Подвес настенно-потолочный, по заказу потолочный.
Мощность при разных графиках теплоносителя
Максимальная скорость, 5 000 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (точность ±1 %).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 130/70 паспорт | 52,8 | 36,5 | 0,79 | 45,4 | 42,1 | 0,68 |
| 95/70 паспорт | 48,9 | 34,2 | 1,73 | 41,6 | 39,8 | 1,47 |
| 90/70 расчёт | 48,5 | 34,0 | 2,14 | 41,2 | 39,6 | 1,82 |
| 80/60 паспорт | 40,6 | 29,3 | 1,79 | 33,4 | 34,9 | 1,47 |
| 70/50 расчёт | 32,8 | 24,6 | 1,43 | 25,5 | 30,2 | 1,11 |
| 60/40 паспорт | 24,9 | 19,9 | 1,08 | 17,7 | 25,6 | 0,77 |
Характеристики
- Бренд
- Тепломаш
- Серия
- 400 Гранит Плюс
- Нагрев
- водяной нагрев
- Длина
- 1 795 мм
- Высота проёма до
- 5,5 м
- Монтаж
- горизонтально
- Расход воздуха
- 2 800 / 4 300 / 5 000 м³/ч
- Скорость на выходе
- 12,5 м/с
- Длина струи
- 4,5 м
- Тепловая мощность
- 41,2 кВт (95/70, +15)
- Нагрев воздуха
- на 24 °C
- Электропитание
- 220 В, 1 ф., 3,0 А
- Двигатель
- AC, 580 Вт
- Теплоноситель до
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- Наружная резьба G 3/4"
- Шум
- 65 дБ(А) (на 5 м, высокая скорость)
- Защита
- IP21
- Масса
- 64,0 кг
- Управление
- В комплекте: пульт HL10 или HL18 (в зависимости от корпуса), комплект крепежных кронштейнов.
- Страна производства
- Россия, Санкт-Петербург
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (12 точек)
Документы
Документы производителя, без регистрации.
Что важно знать
- Цвет: корпус светло-серый RAL 7004, передняя панель белая RAL 9003.
- Макс. высота проёма — условная, по сводной таблице каталога 2026 (t наружного воздуха 0 °C, безветрие); при морозе и ветре — до 50 % меньше.
- Длина струи — «эффективная» по данным производителя (оценка допустимой высоты/ширины проёма в мягких условиях: t наружного воздуха ≥ 0 °C, ветер ≤ 1 м/с).
- Данные водяного нагревателя в каталоге 2026 приведены только при t воздуха на входе +15 °C и режимах 150/70, 130/70, 105/70, 95/70, 80/60, 60/40; потери давления — только графиком для 95/70.
- Мощность при 95/70 и t воздуха на входе +15 °C по каталогу 2026: 28,5 кВт на мин. расходе воздуха, 41,2 кВт на макс.
