Тепломаш · серия 400 Гранит

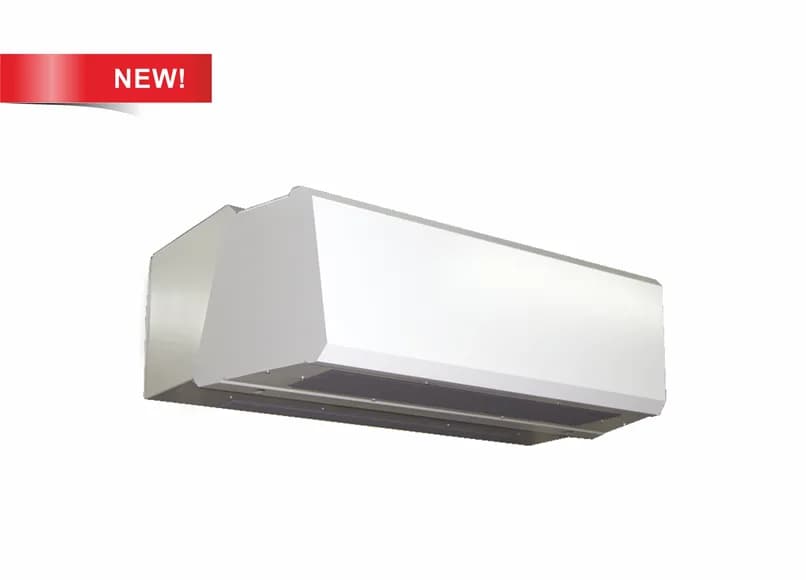

Тепловая завеса Тепломаш КЭВ-70П4148W
длина 1,6 м · проём до 4,5 м · водяной нагрев · 32,0 кВт при 95/70, +15 · 3 600 м³/ч · 220 В.
Завеса. Корпус светло-серый RAL 7004, передняя панель – белая RAL 9003, по заказу крашеный корпус RAL 5011 и панели из нержавеющей стали. Встроена плата PCB-AC: к одному пульту можно подключить любое число завес и дополнительное оборудование. Горизонтальный монтаж. Подвес настенно-потолочный, по заказу потолочный.
Мощность при разных графиках теплоносителя
Максимальная скорость, 3 600 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (точность ±1 %).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 130/70 паспорт | 40,5 | 38,6 | 0,60 | 34,5 | 43,6 | 0,52 |
| 95/70 паспорт | 38,3 | 36,7 | 1,36 | 32,4 | 41,9 | 1,15 |
| 90/70 расчёт | 38,2 | 36,6 | 1,69 | 32,3 | 41,7 | 1,43 |
| 80/60 паспорт | 31,7 | 31,3 | 1,39 | 25,8 | 36,4 | 1,13 |
| 70/50 расчёт | 25,2 | 25,9 | 1,10 | 19,4 | 31,1 | 0,85 |
| 60/40 паспорт | 18,7 | 20,5 | 0,81 | 13,0 | 25,7 | 0,56 |
Характеристики
- Бренд
- Тепломаш
- Серия
- 400 Гранит
- Нагрев
- водяной нагрев
- Длина
- 1 565 мм
- Высота проёма до
- 4,5 м
- Монтаж
- горизонтально
- Расход воздуха
- 2 300 / 3 200 / 3 600 м³/ч
- Скорость на выходе
- 11,3 м/с
- Длина струи
- 4,5 м
- Тепловая мощность
- 32 кВт (95/70, +15)
- Нагрев воздуха
- на 26 °C
- Электропитание
- 220 В, 1 ф., 2,4 А
- Двигатель
- AC, 530 Вт
- Теплоноситель до
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- Наружная резьба G 3/4"
- Шум
- 64 дБ(А) (на 5 м, высокая скорость)
- Защита
- IP21
- Габариты Ш×В×Г
- 1 565×420×565 мм
- Масса
- 53,0 кг
- Управление
- В комплекте: пульт HL10 или HL18 (в зависимости от корпуса), комплект крепежных кронштейнов.
- Страна производства
- Россия, Санкт-Петербург
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (12 точек)
Документы
- Паспорт (крепление, подключение, электрическая схема)
- Описание серии
- Декларация и сертификат соответствия
- Гарантийные обязательства
- Каталог «Модельный ряд 2026», стр. 74
- BIM-модели Revit (раздел сайта)
- Паспорт 400A_granit
- Паспорт 400E_granit
Документы производителя, без регистрации.
Что важно знать
- Цвет: корпус светло-серый RAL 7004, передняя панель белая RAL 9003.
- Макс. высота проёма — условная, по сводной таблице каталога 2026 (t наружного воздуха 0 °C, безветрие); при морозе и ветре — до 50 % меньше.
- Длина струи — «эффективная» по данным производителя (оценка допустимой высоты/ширины проёма в мягких условиях: t наружного воздуха ≥ 0 °C, ветер ≤ 1 м/с).
- Данные водяного нагревателя в каталоге 2026 приведены только при t воздуха на входе +15 °C и режимах 150/70, 130/70, 105/70, 95/70, 80/60, 60/40; потери давления — только графиком для 95/70.
- Мощность при 95/70 и t воздуха на входе +15 °C по каталогу 2026: 23,8 кВт на мин. расходе воздуха, 32 кВт на макс.
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70
- Пульт с термостатом и ИК-пульт в комплекте
