Тепломаш · серия 300 Призма-2

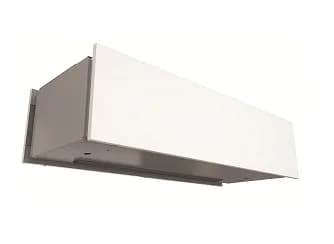

Тепловая завеса Тепломаш КЭВ-62П3127W
длина 2,3 м · проём до 3,5 м · водяной нагрев · 29,2 кВт при 95/70, +15 · 2 900 м³/ч · 220 В.
Завеса с двумя лицевыми панелями. Корпус светло-серый RAL 7004, передние панели – белые RAL 9003, по заказу – из нержавеющей стали. Возможны различные варианты отделки лицевых панелей, нанесение логотипов, знаков, рисунков. Встроена плата PCB-AC: к одному пульту можно подключить любое число завес и дополнительное оборудование.
Мощность при разных графиках теплоносителя
Максимальная скорость, 2 900 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (расхождение с паспортом до 1 % в 9 из 10 точек таблицы).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 130/70 паспорт | 38,3 | 44,4 | 0,57 | 33,3 | 49,3 | 0,50 |
| 95/70 паспорт | 34,1 | 40,1 | 1,21 | 29,2 | 45,1 | 1,03 |
| 90/70 расчёт | 33,5 | 39,5 | 1,48 | 28,7 | 44,5 | 1,27 |
| 80/60 паспорт | 28,5 | 34,3 | 1,25 | 23,6 | 39,3 | 1,04 |
| 70/50 расчёт | 23,4 | 29,0 | 1,02 | 18,5 | 34,0 | 0,81 |
| 60/40 паспорт | 18,3 | 23,8 | 0,79 | 13,4 | 28,8 | 0,58 |
Характеристики
- Бренд
- Тепломаш
- Серия
- 300 Призма-2
- Нагрев
- водяной нагрев
- Длина
- 2 295 мм
- Высота проёма до
- 3,5 м
- Монтаж
- горизонтально
- Расход воздуха
- 2 100 / 2 600 / 2 900 м³/ч
- Скорость на выходе
- 7,7 м/с
- Длина струи
- 3,5 м
- Тепловая мощность
- 29,2 кВт (95/70, +15)
- Нагрев воздуха
- на 30 °C
- Электропитание
- 220 В, 1 ф., 1,35 А
- Двигатель
- AC, 300 Вт
- Теплоноситель до
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- Наружная резьба G 3/4"
- Шум
- 56 дБ(А) (на 5 м, высокая скорость)
- Защита
- IP21
- Габариты Ш×В×Г
- 2 295×340×446 мм
- Масса
- 71,0 кг
- Управление
- В комплекте: пульт HL10.
- Страна производства
- Россия
- Гарантия
- 3 г.
- Расхождение расчёта с паспортом
- до 1 % в 9 из 10 точек таблицы (всего 12)
Документы
- Описание серии
- Декларация и сертификат соответствия
- Гарантийные обязательства
- Каталог «Модельный ряд 2026», стр. 44
- Декларация и сертификат соответствия
Документы производителя, без регистрации.
Что важно знать
- Цвет: корпус светло-серый RAL 7004, передняя панель белая RAL 9003.
- Макс. высота проёма — условная, по сводной таблице каталога 2026 (t наружного воздуха 0 °C, безветрие); при морозе и ветре — до 50 % меньше.
- Длина струи — «эффективная» по данным производителя (оценка допустимой высоты/ширины проёма в мягких условиях: t наружного воздуха ≥ 0 °C, ветер ≤ 1 м/с).
- Данные водяного нагревателя в каталоге 2026 приведены только при t воздуха на входе +15 °C и режимах 150/70, 130/70, 105/70, 95/70, 80/60, 60/40; потери давления — только графиком для 95/70.
- Мощность при 95/70 и t воздуха на входе +15 °C по каталогу 2026: 29,2 кВт на мин. расходе воздуха, 23,5 кВт на макс.
Автоматика и обвязка
Позиции Тепломаш, совместимые с этой моделью по данным производителя.
Клапаны и узлы обвязки
Узел терморегулирования (смесительный узел) КЭВ-УТМ-4арт. 500168Kvs 4, без насоса — при перепаде в сети более 40 кПа; число агрегатов по расчёту27 110 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-6,3арт. 500170Kvs 6,3, без насоса — при перепаде в сети более 40 кПа; число агрегатов по расчёту36 500 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-4Нарт. 500169Kvs 4, с насосом — при перепаде в сети менее 40 кПа; число агрегатов по расчёту44 010 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-6,3Нарт. 500171Kvs 6,3, с насосом — при перепаде в сети менее 40 кПа; число агрегатов по расчёту59 760 ₽
