Тепломаш · серия 500 Промышленная IP21

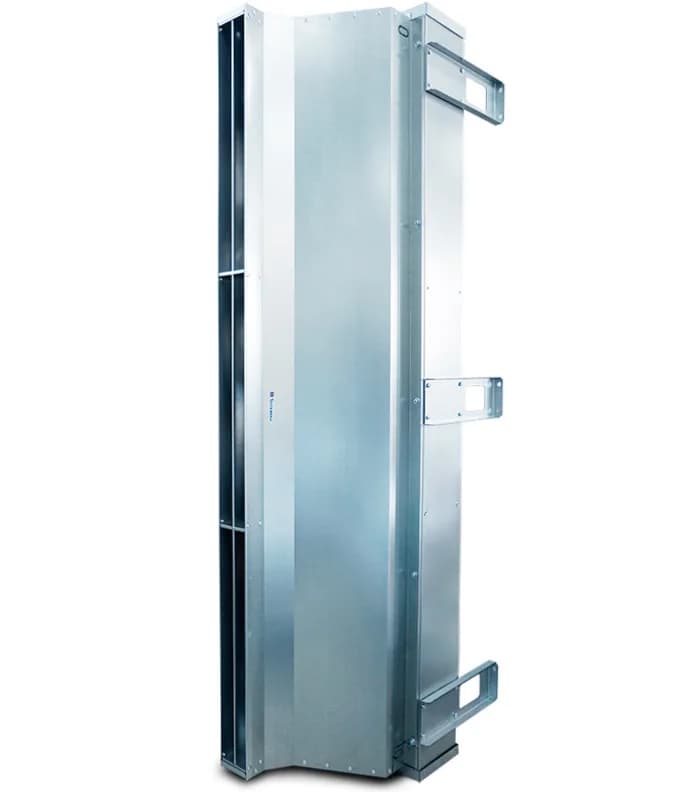

Тепловая завеса Тепломаш КЭВ-175П5060W
длина 2,0 м · проём до 6,0 м · водяной нагрев · 83,5 кВт при 95/70, +15 · 8 500 м³/ч · 380 В.
Завеса с осевыми вентиляторами из оцинкованной стали, под заказ из нержавеющей стали. Стандартный угол сопла – 0°, под заказ – 30°. Горизонтальный и вертикальный монтаж.
Мощность при разных графиках теплоносителя
Максимальная скорость, 8 500 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (точность ±1 %).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 130/70 паспорт | 109,2 | 43,4 | 1,63 | 94,8 | 48,3 | 1,42 |
| 95/70 паспорт | 98,1 | 39,4 | 3,47 | 84,0 | 44,5 | 2,97 |
| 90/70 расчёт | 96,6 | 38,9 | 4,27 | 82,5 | 44,0 | 3,65 |
| 80/60 паспорт | 81,8 | 33,7 | 3,59 | 67,7 | 38,8 | 2,98 |
| 70/50 расчёт | 67,0 | 28,5 | 2,93 | 52,9 | 33,6 | 2,31 |
| 60/40 паспорт | 52,2 | 23,3 | 2,27 | 38,1 | 28,4 | 1,66 |
Характеристики
- Бренд
- Тепломаш
- Серия
- 500 Промышленная IP21
- Нагрев
- водяной нагрев
- Длина
- 2 020 мм
- Высота проёма до
- 6,0 м
- Монтаж
- горизонтально, вертикально
- Расход воздуха
- 7 000 / 7 500 / 8 500 м³/ч
- Скорость на выходе
- 13,0 м/с
- Длина струи
- 6,0 м
- Тепловая мощность
- 83,5 кВт (95/70, +15)
- Нагрев воздуха
- на 29 °C
- Электропитание
- 380 В, 3 ф., 2,7 А
- Двигатель
- AC, 1 500 Вт
- Теплоноситель до
- 150 °C
- Макс. давление
- 1,2 МПа
- Шум
- 67 дБ(А) (на 5 м, высокая скорость)
- Защита
- IP21
- Габариты Ш×В×Г
- 2 020×650×710 мм
- Масса
- 95,0 кг
- Управление
- В комплекте: пульт HL10, комплект крепежных кронштейнов.
- Страна производства
- Россия, Санкт-Петербург
- Гарантия
- 3 г.
- Точность расчёта
- ±1 % к паспорту (12 точек)
Документы
- Паспорт (крепление, подключение, электрическая схема)
- Описание серии
- Декларация и сертификат соответствия
- Гарантийные обязательства
- Каталог «Модельный ряд 2026», стр. 106
- BIM-модели Revit (раздел сайта)
- Паспорт 500A_IP21
- Паспорт 500E_IP21
- Декларация и сертификат соответствия
Документы производителя, без регистрации.
Что важно знать
- Цвет: оцинкованная сталь.
- Макс. высота проёма — условная, по сводной таблице каталога 2026 (t наружного воздуха 0 °C, безветрие); при морозе и ветре — до 50 % меньше.
- Длина струи — «эффективная» по данным производителя (оценка допустимой высоты/ширины проёма в мягких условиях: t наружного воздуха ≥ 0 °C, ветер ≤ 1 м/с).
- Мощность по воде приведена для t воздуха на входе +15 °C; потери давления в каталоге 2026 даны только графиком.
- Мощность при 95/70 и t воздуха на входе +15 °C: 73,5 кВт при мин. расходе воздуха, 83,5 кВт при макс. (каталог 2026).
