Тепломаш · серия 800 Модульная IP54

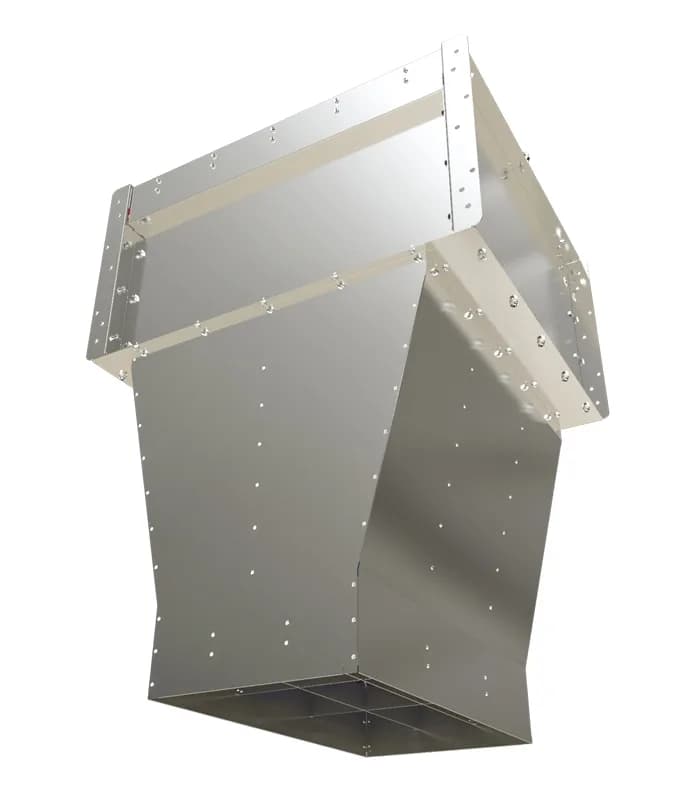

Тепловая завеса Тепломаш КЭВ-140П8021W
длина 0,9 м · проём до 10,0 м · водяной нагрев · 78,2 кВт при 95/70, +15 · 10 400 м³/ч · 380 В.
Завеса с осевыми вентиляторами, состоит из набора жестко скрепленных стандартных модулей. Изготовлена из оцинкованной или нержавеющей стали. Устанавливается горизонтально или вертикально под любым углом к плоскости проема (в соответствии с проектом). Угол наклона обеспечивает кронштейн, заказывается согласно проекту (в комплекте).
Мощность при разных графиках теплоносителя
Максимальная скорость, 10 400 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (расхождение с паспортом до 1 % в 9 из 10 точек таблицы).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 130/70 паспорт | 95,3 | 32,4 | 1,42 | 79,4 | 37,8 | 1,19 |
| 95/70 паспорт | 93,9 | 32,0 | 3,33 | 78,2 | 37,4 | 2,77 |
| 90/70 расчёт | 95,0 | 32,3 | 4,20 | 79,2 | 37,7 | 3,50 |
| 80/60 паспорт | 78,3 | 27,5 | 3,44 | 62,4 | 32,9 | 2,74 |
| 70/50 расчёт | 59,4 | 22,0 | 2,59 | 43,9 | 27,6 | 1,92 |
| 60/40 паспорт | 40,3 | 16,6 | 1,75 | 25,7 | 22,4 | 1,12 |
Характеристики
- Бренд
- Тепломаш
- Серия
- 800 Модульная IP54
- Нагрев
- водяной нагрев
- Длина
- 870 мм
- Высота проёма до
- 10,0 м
- Монтаж
- горизонтально, вертикально
- Расход воздуха
- 10 400 м³/ч
- Скорость на выходе
- 12,1 м/с
- Длина струи
- 10,0 м
- Тепловая мощность
- 78,2 кВт (95/70, +15)
- Нагрев воздуха
- на 22 °C
- Электропитание
- 380 В, 3 ф., 2,45 А
- Двигатель
- AC, 1 700 Вт
- Теплоноситель до
- 150 °C
- Макс. давление
- 1,2 МПа
- Шум
- 67 дБ(А) (на 5 м, высокая скорость)
- Защита
- IP54
- Габариты Ш×В×Г
- 870×1 430×1 345 мм
- Масса
- 112,0 кг
- Управление
- В комплекте: комплект крепежных кронштейнов.
- Страна производства
- Россия
- Гарантия
- 3 г.
- Расхождение расчёта с паспортом
- до 1 % в 9 из 10 точек таблицы (всего 6)
Документы
- Паспорт (крепление, подключение, электрическая схема)
- Описание серии
- Декларация и сертификат соответствия
- Гарантийные обязательства
- Каталог «Модельный ряд 2026», стр. 140
- Паспорт 800A_8021
Документы производителя, без регистрации.
Что важно знать
- Цвет корпуса: стальной.
- Высота проёма: до 10 м по каталогу 2026 (условно, t наружного воздуха 0 °C, безветрие); в описании на сайте производителя — от 6 до 12 м.
- Макс. высота проёма — условная, по сводной таблице каталога 2026 (t наружного воздуха 0 °C, безветрие); при морозе и ветре — до 50 % меньше.
- Длина струи — «эффективная» по данным производителя (оценка допустимой высоты/ширины проёма в мягких условиях: t наружного воздуха ≥ 0 °C, ветер ≤ 1 м/с).
- Мощность по воде приведена для t воздуха на входе +15 °C; потери давления в каталоге 2026 даны только графиком.
- Гарантия 36 мес.; при эксплуатации во влажной среде с относительной влажностью 100 % (мойки, парники) — 12 мес. (гарантийная книжка Тепломаш).
