Тепломаш · серия 500 Промышленная IP21

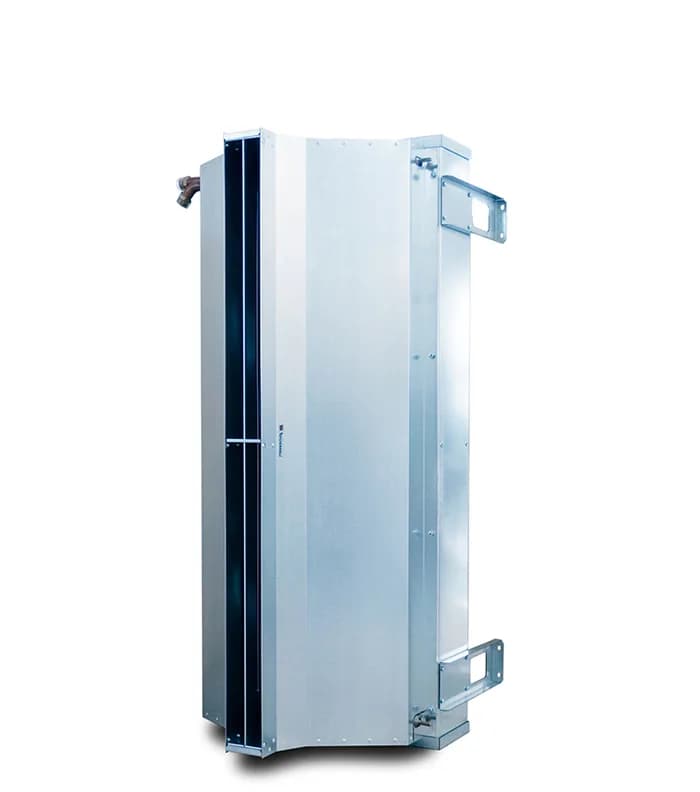

Тепловая завеса Тепломаш КЭВ-125П5050W
длина 1,5 м · проём до 6,0 м · водяной нагрев · 59,0 кВт при 95/70, +15 · 6 300 м³/ч · 380 В.
Завеса с осевыми вентиляторами из оцинкованной стали, под заказ из нержавеющей стали. Стандартный угол сопла – 0°, под заказ – 30°. Горизонтальный и вертикальный монтаж.
Мощность при разных графиках теплоносителя
Максимальная скорость, 6 300 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (расхождение с паспортом до 1 % в 9 из 10 точек таблицы).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 130/70 паспорт | 74,8 | 40,5 | 1,12 | 64,0 | 45,3 | 0,96 |
| 95/70 паспорт | 69,6 | 38,0 | 2,47 | 59,0 | 43,0 | 2,09 |
| 90/70 расчёт | 69,3 | 37,8 | 3,06 | 58,6 | 42,8 | 2,59 |
| 80/60 паспорт | 58,2 | 32,6 | 2,55 | 47,5 | 37,5 | 2,09 |
| 70/50 расчёт | 46,4 | 27,0 | 2,03 | 35,8 | 32,0 | 1,57 |
| 60/40 паспорт | 35,1 | 21,6 | 1,52 | 24,5 | 26,6 | 1,07 |
Характеристики
- Бренд
- Тепломаш
- Серия
- 500 Промышленная IP21
- Нагрев
- водяной нагрев
- Длина
- 1 520 мм
- Высота проёма до
- 6,0 м
- Монтаж
- горизонтально, вертикально
- Расход воздуха
- 5 000 / 5 500 / 6 300 м³/ч
- Скорость на выходе
- 13,0 м/с
- Длина струи
- 6,0 м
- Тепловая мощность
- 59 кВт (95/70, +15)
- Нагрев воздуха
- на 28 °C
- Электропитание
- 380 В, 3 ф., 2 А
- Двигатель
- AC, 1 000 Вт
- Теплоноситель до
- 150 °C
- Макс. давление
- 1,2 МПа
- Шум
- 63 дБ(А) (на 5 м, высокая скорость)
- Защита
- IP21
- Габариты Ш×В×Г
- 1 520×650×710 мм
- Масса
- 72,0 кг
- Управление
- В комплекте: пульт HL10, комплект крепежных кронштейнов.
- Страна производства
- Россия
- Гарантия
- 3 г.
- Расхождение расчёта с паспортом
- до 1 % в 9 из 10 точек таблицы (всего 12)
Документы
- Паспорт (крепление, подключение, электрическая схема)
- Описание серии
- Декларация и сертификат соответствия
- Гарантийные обязательства
- Каталог «Модельный ряд 2026», стр. 106
- Паспорт 500A_IP21
- Паспорт 500E_IP21
- Декларация и сертификат соответствия
Документы производителя, без регистрации.
Что важно знать
- Цвет: оцинкованная сталь.
- Макс. высота проёма — условная, по сводной таблице каталога 2026 (t наружного воздуха 0 °C, безветрие); при морозе и ветре — до 50 % меньше.
- Длина струи — «эффективная» по данным производителя (оценка допустимой высоты/ширины проёма в мягких условиях: t наружного воздуха ≥ 0 °C, ветер ≤ 1 м/с).
- Мощность по воде приведена для t воздуха на входе +15 °C; потери давления в каталоге 2026 даны только графиком.
- Мощность при 95/70 и t воздуха на входе +15 °C: 50,5 кВт при мин. расходе воздуха, 59 кВт при макс. (каталог 2026).
Автоматика, обвязка и запчасти
Позиции Тепломаш, совместимые с этой моделью по данным производителя.
Клапаны и узлы обвязки
Узел терморегулирования (смесительный узел) КЭВ-УТМ-4арт. 500168Kvs 4, без насоса — при перепаде в сети более 40 кПа; число агрегатов по расчёту27 110 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-6,3арт. 500170Kvs 6,3, без насоса — при перепаде в сети более 40 кПа; число агрегатов по расчёту36 500 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-4Нарт. 500169Kvs 4, с насосом — при перепаде в сети менее 40 кПа; число агрегатов по расчёту44 010 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-6,3Нарт. 500171Kvs 6,3, с насосом — при перепаде в сети менее 40 кПа; число агрегатов по расчёту59 760 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-21арт. 500166Kvs 16, без насоса — при перепаде в сети более 40 кПа; число агрегатов по расчёту61 560 ₽
Узел терморегулирования (смесительный узел) КЭВ-УТМ-21Нарт. 500167Kvs 16, с насосом — при перепаде в сети менее 40 кПа; число агрегатов по расчёту106 305 ₽
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70 и +15 °C
- Пульт с термостатом и ИК-пульт в комплекте
