Тепломаш · серия 400 Гранит

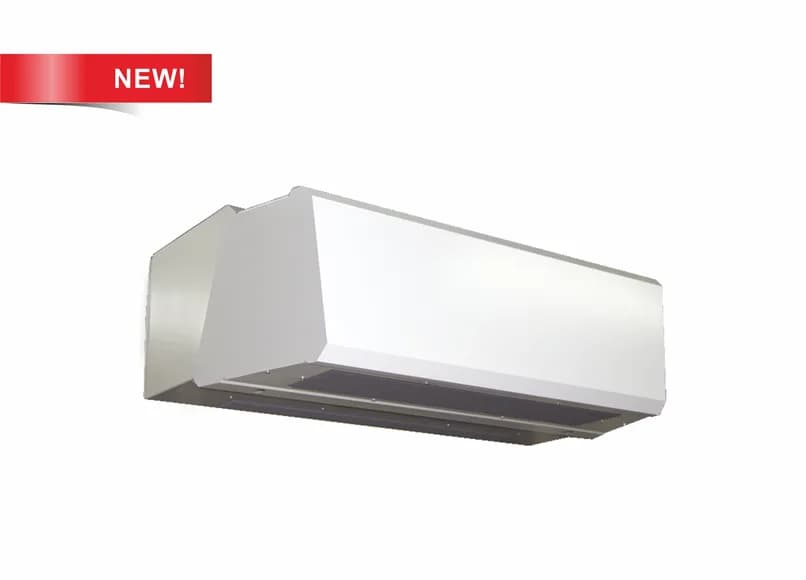

Тепловая завеса Тепломаш КЭВ-108П4118W
длина 2,5 м · проём до 4,5 м · водяной нагрев · 48,5 кВт при 95/70, +15 · 5 400 м³/ч · 220 В.
Завеса. Корпус светло-серый RAL 7004, передняя панель – белая RAL 9003, по заказу крашеный корпус RAL 5011 и панели из нержавеющей стали. Встроена плата PCB-AC: к одному пульту можно подключить любое число завес и дополнительное оборудование. Горизонтальный монтаж. Подвес настенно-потолочный, по заказу потолочный.
Мощность при разных графиках теплоносителя
Максимальная скорость, 5 400 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (расхождение с паспортом до 1 % в 9 из 10 точек таблицы).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 130/70 паспорт | 63,4 | 40,1 | 0,95 | 55,0 | 45,4 | 0,82 |
| 95/70 паспорт | 56,9 | 36,5 | 2,02 | 48,7 | 41,9 | 1,73 |
| 90/70 расчёт | 56,1 | 36,0 | 2,48 | 47,9 | 41,5 | 2,12 |
| 80/60 паспорт | 47,5 | 31,2 | 2,09 | 39,3 | 36,7 | 1,73 |
| 70/50 расчёт | 38,9 | 26,5 | 1,70 | 30,7 | 32,0 | 1,34 |
| 60/40 паспорт | 30,3 | 21,7 | 1,32 | 22,1 | 27,2 | 0,96 |
Характеристики
- Бренд
- Тепломаш
- Серия
- 400 Гранит
- Нагрев
- водяной нагрев
- Длина
- 2 495 мм
- Высота проёма до
- 4,5 м
- Монтаж
- горизонтально
- Расход воздуха
- 3 450 / 4 800 / 5 400 м³/ч
- Скорость на выходе
- 11,3 м/с
- Длина струи
- 4,5 м
- Тепловая мощность
- 48,5 кВт (95/70, +15)
- Нагрев воздуха
- на 27 °C
- Электропитание
- 220 В, 1 ф., 3,6 А
- Двигатель
- AC, 700 Вт
- Теплоноситель до
- 150 °C
- Макс. давление
- 1,2 МПа
- Присоединение
- Наружная резьба G 3/4"
- Шум
- 66 дБ(А) (на 5 м, высокая скорость)
- Защита
- IP21
- Габариты Ш×В×Г
- 2 495×420×565 мм
- Масса
- 79,0 кг
- Управление
- В комплекте: пульт HL10 или HL18 (в зависимости от корпуса), комплект крепежных кронштейнов.
- Страна производства
- Россия, Санкт-Петербург
- Гарантия
- 3 г.
- Расхождение расчёта с паспортом
- до 1 % в 9 из 10 точек таблицы (всего 12)
Документы
- Паспорт (крепление, подключение, электрическая схема)
- Описание серии
- Декларация и сертификат соответствия
- Гарантийные обязательства
- Каталог «Модельный ряд 2026», стр. 74
- Паспорт 400A_granit
- Паспорт 400E_granit
Документы производителя, без регистрации.
Что важно знать
- Цвет: корпус светло-серый RAL 7004, передняя панель белая RAL 9003.
- Макс. высота проёма — условная, по сводной таблице каталога 2026 (t наружного воздуха 0 °C, безветрие); при морозе и ветре — до 50 % меньше.
- Длина струи — «эффективная» по данным производителя (оценка допустимой высоты/ширины проёма в мягких условиях: t наружного воздуха ≥ 0 °C, ветер ≤ 1 м/с).
- Данные водяного нагревателя в каталоге 2026 приведены только при t воздуха на входе +15 °C и режимах 150/70, 130/70, 105/70, 95/70, 80/60, 60/40; потери давления — только графиком для 95/70.
- Мощность при 95/70 и t воздуха на входе +15 °C по каталогу 2026: 36,4 кВт на мин. расходе воздуха, 48,5 кВт на макс.
О бренде Тепломаш
- Две серии: TW (стальной корпус, до 150 °C) и MW (пластик, до 95 °C)
- 32 модели от 8 до 91 кВт при 95/70 и +15 °C
- Пульт с термостатом и ИК-пульт в комплекте
