ГРЕЕРС · серия ЗВП-М

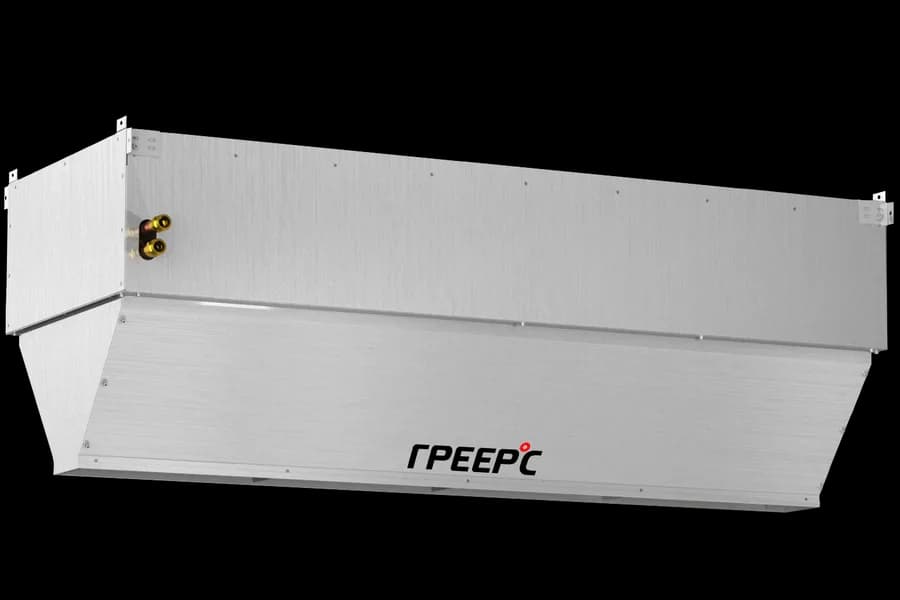

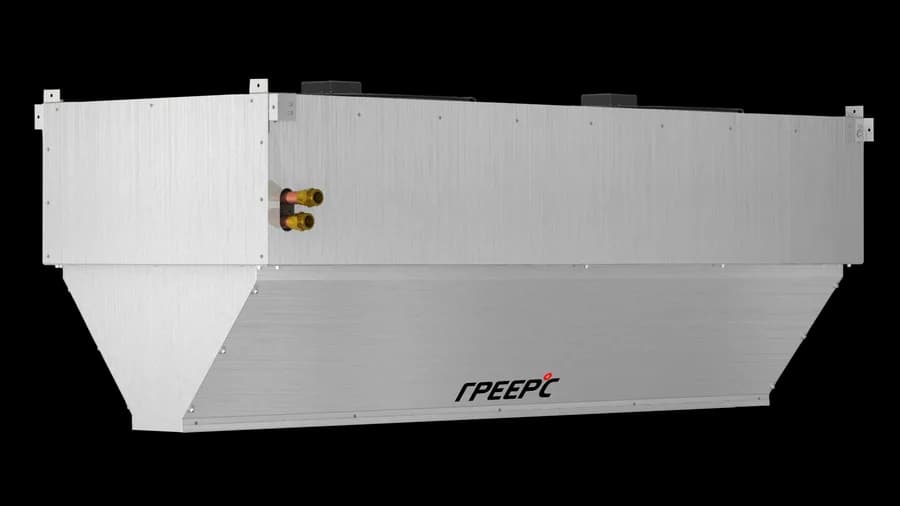

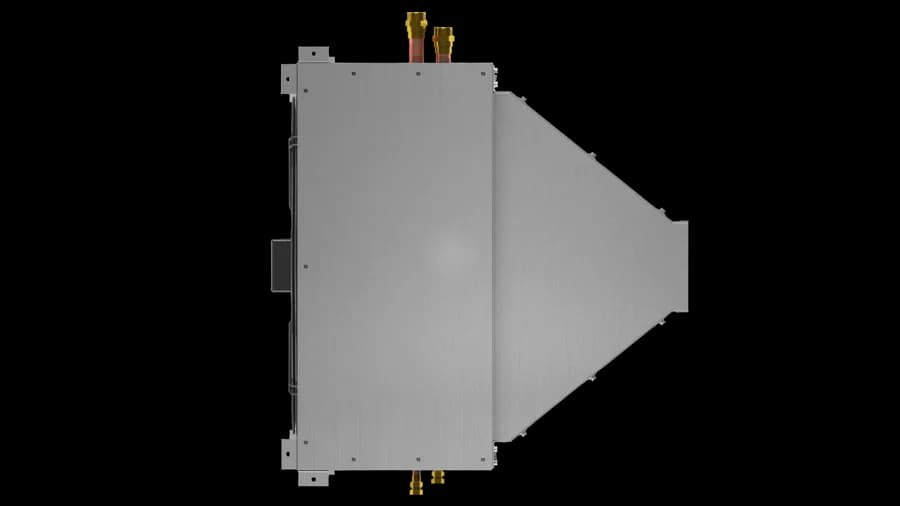

Тепловая завеса ГРЕЕРС ЗВП-М4-200В
длина 2,0 м · проём до 12,0 м · водяной нагрев · 156,7 кВт при 90/70, 0 °C · 15 900 м³/ч · 230 В.
Промышленные завесы шиберного типа (склады, цеха, СТО, ворота): М1/М2 — 1,5 и 2 м (В, Е, Е IP54, Н), М3 — 1,5 и 2 м (В, Н; двухрядный теплообменник), М4 — 1 и 2 м (В, Н; одна скорость). Корпус — оцинкованная сталь; сопло ABS — у М1/М2, у М3/М4 сопла нет; IP54 (Е — IP21 или IP54); теплоноситель до 130 °C; струя до 13 м; соединяются в ряд.
Мощность при разных графиках теплоносителя
Максимальная скорость, 15 900 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (расхождение с паспортом до 1 % в 9 из 10 точек таблицы).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 95/70 расчёт | 149,6 | 33,1 | 5,30 | 128,2 | 39,1 | 4,54 |
| 90/70 паспорт | 147,3 | 32,7 | 6,51 | 125,9 | 38,6 | 5,56 |
| 80/60 паспорт | 124,8 | 28,4 | 5,48 | 103,4 | 34,4 | 4,54 |
| 70/50 паспорт | 102,2 | 24,2 | 4,47 | 81,0 | 30,2 | 3,54 |
| 60/40 расчёт | 80,1 | 20,0 | 3,48 | 58,8 | 26,0 | 2,56 |
Характеристики
- Бренд
- ГРЕЕРС
- Серия
- ЗВП-М
- Нагрев
- водяной нагрев
- Длина
- 2 000 мм
- Высота проёма до
- 12,0 м
- Монтаж
- горизонтально, вертикально
- Расход воздуха
- 15 900 м³/ч
- Длина струи
- 12,0 м
- Тепловая мощность
- 156,7 кВт (90/70, 0 °C)
- Электропитание
- 230 В, 1 ф., 8,4 А
- Двигатель
- AC, 1 600 Вт
- Теплоноситель до
- 130 °C
- Макс. давление
- 1,6 МПа
- Присоединение
- Резьба 1" (патрубки теплообменника)
- Шум
- 75 дБ(А) (на 5 м, помещение 1500 м³ со средним звукопоглощением (одна скорость))
- Защита
- IP54
- Габариты Ш×В×Г
- 2 000×730×755 мм
- Масса
- 132,0 кг
- Управление
- Встроенной автоматики нет. К термостату TDS и пульту ПКУ-1 напрямую не подключается — только через распределительную коробку SW2 (1 завеса на коробку) или блок БПУ-У (до 4 шт.); концевой выключатель двери DCM; для водяных — клапан UVK и смесительные узлы УС/УСН. Автоматика не ГРЕЕРС снимает гарантию.
- Страна производства
- Россия
- Гарантия
- 3 г.
- Расхождение расчёта с паспортом
- до 1 % в 9 из 10 точек таблицы (всего 20)
Документы
- Технический паспорт ГРЕЕРС ЗВП-М (09.26)
- Каталог ГРЕЕРС 2.25 (электронная версия)
- Регулятор скорости TDS — техдокументация
- Автоматика AMT — техдокументация
- Пульт SW2 — техдокументация
Документы производителя, без регистрации.
Что важно знать
- Производитель не нормирует макс. высоту проёма: в расчёте принята длина струи 12,0 м (модель односкоростная; по паспорту — «ориентир при выборе, при наружной t > 0 °C и ветре ≤ 1 м/с»).
- Односкоростной двигатель (ЗВП-М4).
- Теплообменник Cu-Al, двухрядный; масса без воды / с водой 132 / 140 кг. Диапазон мощности по паспорту 89,7–170,5 кВт (при макс. расходе, 60/40–120/70, t воздуха на входе 0 °C).
- Паспорт 09.26 даёт режимы 120/70, 90/70, 80/60, 70/50; в каталоге 2.25 для этой модели при том же расходе воздуха есть и режим 60/40.
Автоматика и обвязка
Позиции ГРЕЕРС, совместимые с этой моделью по данным производителя.
Клапаны и узлы обвязки
Смесительный узел УС-6арт. УС-6Без насоса, патрубки 3/4″; число агрегатов на узел — по расходу30 735 ₽
Смесительный узел УСН-6арт. УСН-6С насосом, патрубки 3/4″; для агрегатов у часто открываемых ворот35 173 ₽- Смесительный узел УС-8арт. УС-8Без насоса, патрубки 1″; число агрегатов на узел — по расходу36 785 ₽
Смесительный узел УСН-8арт. УСН-8С насосом, патрубки 1″; число агрегатов на узел — по расходу52 125 ₽
