ГРЕЕРС · серия ЗВП-М

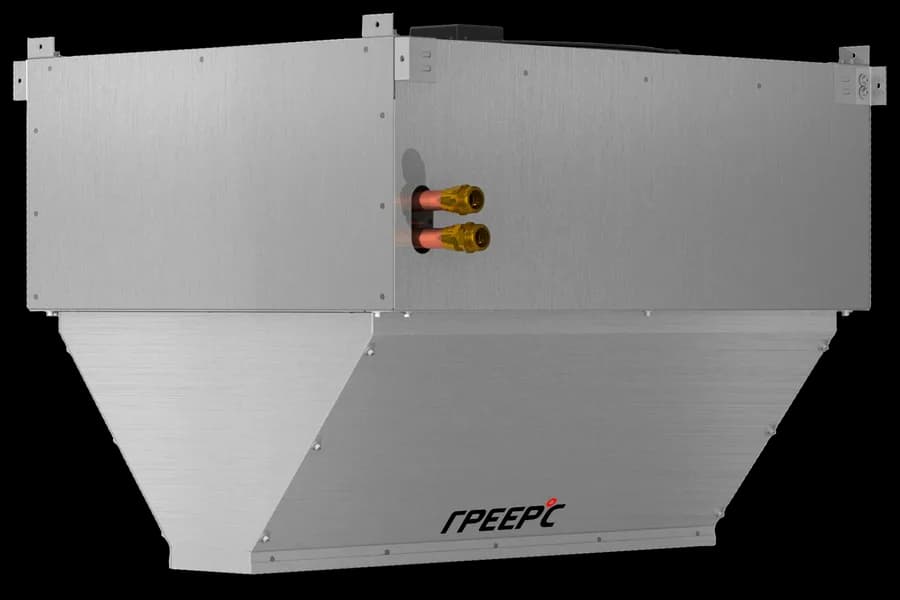

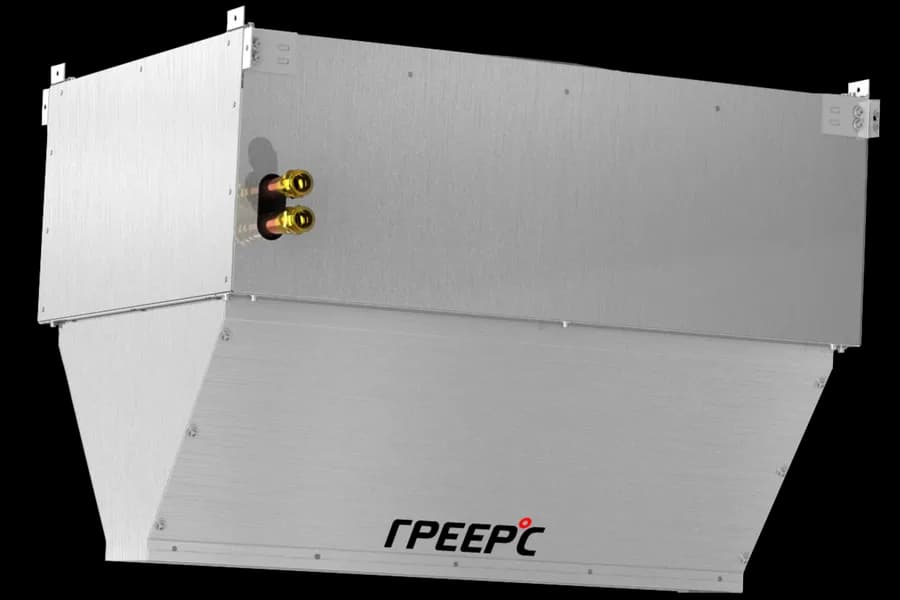

Тепловая завеса ГРЕЕРС ГРЕЕРС ЗВП-М4-100В
длина 1,0 м · проём до 12,0 м · водяной нагрев · 74,1 кВт при 90/70, 0 °C, III скорость · 8 200 м³/ч · 220 В.
Промышленные завесы шиберного типа (склады, цеха, СТО, ворота): М1/М2 — 1,5 и 2 м (В, Е, Е IP54, Н), М3 — 1,5 и 2 м (В, Н; двухрядный теплообменник), М4 — 1 и 2 м (В, Н; одна скорость). Оцинкованная сталь, сопло ABS; IP54 (Е — IP21 или IP54); теплоноситель до 130 °C; струя до 13 м; соединяются в ряд.
Мощность при разных графиках теплоносителя
Максимальная скорость, 8 200 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (расхождение с паспортом до 1 % в 9 из 10 точек таблицы).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 95/70 расчёт | 69,2 | 30,2 | 2,45 | 58,2 | 36,2 | 2,06 |
| 90/70 паспорт | 69,5 | 30,3 | 3,07 | 58,4 | 36,3 | 2,58 |
| 80/60 паспорт | 57,4 | 25,9 | 2,52 | 46,4 | 31,9 | 2,04 |
| 70/50 паспорт | 45,2 | 21,5 | 1,98 | 34,4 | 27,5 | 1,50 |
| 60/40 расчёт | 33,2 | 17,1 | 1,44 | 22,7 | 23,2 | 0,98 |
Характеристики
- Бренд
- ГРЕЕРС
- Серия
- ЗВП-М
- Нагрев
- водяной нагрев
- Длина
- 1 000 мм
- Высота проёма до
- 12,0 м
- Монтаж
- горизонтально, вертикально
- Расход воздуха
- 8 200 м³/ч
- Длина струи
- 12,0 м
- Тепловая мощность
- 74,1 кВт (90/70, 0 °C, III скорость)
- Электропитание
- 220 В, 1 ф., 4,2 А
- Двигатель
- AC, 800 Вт
- Теплоноситель до
- 130 °C
- Макс. давление
- 1,6 МПа
- Присоединение
- Резьба 1" (патрубки теплообменника)
- Шум
- 71 дБ(А) (на 5 м, помещение 1500 м³ со средним звукопоглощением (одна скорость))
- Защита
- IP54
- Габариты Ш×В×Г
- 1 000×730×755 мм
- Масса
- 70,0 кг
- Управление
- Встроенной автоматики нет. Опции ГРЕЕРС: регулятор скорости TDS, пульт ПКУ, автоматика AMT (Modbus) или SW2; для водяных — узел УВК, клапаны, термостат. Автоматика не ГРЕЕРС снимает гарантию.
- Страна производства
- Россия
- Гарантия
- 3 г.
- Расхождение расчёта с паспортом
- до 1 % в 9 из 10 точек таблицы (всего 20)
Документы
- Технический паспорт ГРЕЕРС ЗВП-М (09.26)
- Каталог ГРЕЕРС 2.25 (электронная версия)
- Регулятор скорости TDS — техдокументация
- Автоматика AMT — техдокументация
- Пульт SW2 — техдокументация
Документы производителя, без регистрации.
Что важно знать
- Производитель не нормирует макс. высоту проёма: в расчёте принята макс. длина струи на III скорости (по паспорту — «ориентир при выборе, при наружной t > 0 °C и ветре ≤ 1 м/с»); по скоростям: 12,0 м.
- Односкоростной двигатель (ЗВП-М4).
- Теплообменник Cu-Al, двухрядный; масса без воды / с водой 70 / 74 кг. Диапазон мощности по паспорту 37,7–74,8 кВт (при макс. расходе, 60/40–120/70, t воздуха на входе 0 °C).
- Паспорт 09.26 содержит таблицы только для режимов 120/70, 90/70, 80/60, 70/50 (без 60/40). Таблицы для 60/40 из каталога 2.25 не использованы: они даны для других расходов воздуха (прежняя редакция).
