ГРЕЕРС · серия ЗВП-М

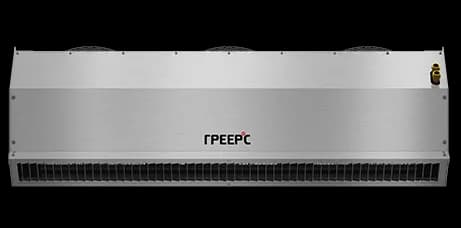

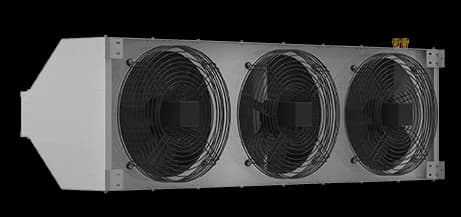

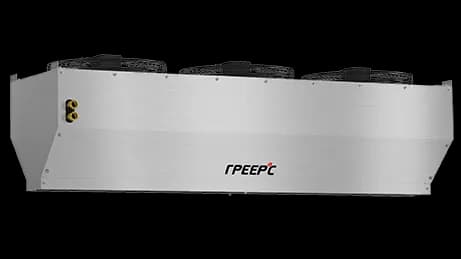

Тепловая завеса ГРЕЕРС ЗВП-М3-200В
длина 2,0 м · проём до 10,0 м · водяной нагрев · 102,6 кВт при 90/70, 0 °C, III скорость · 12 800 м³/ч · 230 В.
Промышленные завесы шиберного типа (склады, цеха, СТО, ворота): М1/М2 — 1,5 и 2 м (В, Е, Е IP54, Н), М3 — 1,5 и 2 м (В, Н; двухрядный теплообменник), М4 — 1 и 2 м (В, Н; одна скорость). Корпус — оцинкованная сталь; сопло ABS — у М1/М2, у М3/М4 сопла нет; IP54 (Е — IP21 или IP54); теплоноситель до 130 °C; струя до 13 м; соединяются в ряд.
Мощность при разных графиках теплоносителя
Максимальная скорость, 12 800 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (расхождение с паспортом до 1 % в 9 из 10 точек таблицы).
| График, °C | Воздух на входе +5 °C | Воздух на входе +15 °C | ||||
|---|---|---|---|---|---|---|
| кВт | t вых. | вода, м³/ч | кВт | t вых. | вода, м³/ч | |
| 95/70 расчёт | 95,8 | 27,3 | 3,39 | 81,7 | 34,1 | 2,89 |
| 90/70 паспорт | 94,7 | 27,1 | 4,19 | 80,7 | 33,8 | 3,57 |
| 80/60 паспорт | 80,4 | 23,7 | 3,53 | 66,2 | 30,4 | 2,91 |
| 70/50 паспорт | 65,9 | 20,4 | 2,88 | 51,7 | 27,1 | 2,26 |
| 60/40 расчёт | 50,8 | 16,8 | 2,21 | 36,7 | 23,6 | 1,60 |
Характеристики
- Бренд
- ГРЕЕРС
- Серия
- ЗВП-М
- Нагрев
- водяной нагрев
- Длина
- 2 000 мм
- Высота проёма до
- 10,0 м
- Монтаж
- горизонтально, вертикально
- Расход воздуха
- 5 200 / 8 000 / 12 800 м³/ч
- Длина струи
- 10,0 м
- Тепловая мощность
- 102,6 кВт (90/70, 0 °C, III скорость)
- Электропитание
- 230 В, 1 ф., 5,55 А
- Двигатель
- AC, 1 290 Вт
- Теплоноситель до
- 130 °C
- Макс. давление
- 1,6 МПа
- Присоединение
- Резьба 1" (патрубки теплообменника)
- Шум
- 65 дБ(А) (на 5 м, помещение 1500 м³ со средним звукопоглощением; по скоростям 60/62/65 дБ(А))
- Защита
- IP54
- Габариты Ш×В×Г
- 2 000×610×585 мм
- Масса
- 100,0 кг
- Управление
- Встроенной автоматики нет. К термостату TDS и пульту ПКУ-1 напрямую не подключается — только через распределительную коробку SW2 (до 2 шт.) или блок БПУ-У (до 8 шт.); концевой выключатель двери DCM; для водяных — клапан UVK и смесительные узлы УС/УСН. Автоматика не ГРЕЕРС снимает гарантию.
- Страна производства
- Россия
- Гарантия
- 3 г.
- Расхождение расчёта с паспортом
- до 1 % в 9 из 10 точек таблицы (всего 60)
Документы
- Технический паспорт ГРЕЕРС ЗВП-М (09.26)
- Каталог ГРЕЕРС 2.25 (электронная версия)
- Регулятор скорости TDS — техдокументация
- Автоматика AMT — техдокументация
- Пульт SW2 — техдокументация
Документы производителя, без регистрации.
Что важно знать
- Производитель не нормирует макс. высоту проёма: в расчёте принята макс. длина струи на III скорости (по паспорту — «ориентир при выборе, при наружной t > 0 °C и ветре ≤ 1 м/с»); по скоростям: 5,0/7,0/10,0 м.
- Теплообменник Cu-Al, двухрядный; масса без воды / с водой 100 / 106 кг. Диапазон мощности по паспорту 58,6–112,0 кВт (при макс. расходе, 60/40–120/70, t воздуха на входе 0 °C).
- Паспорт 09.26 содержит таблицы только для режимов 120/70, 90/70, 80/60, 70/50 (без 60/40). Таблицы для 60/40 из каталога 2.25 не использованы: они даны для других расходов воздуха (прежняя редакция).
