ГРЕЕРС · серия ЗВП-М

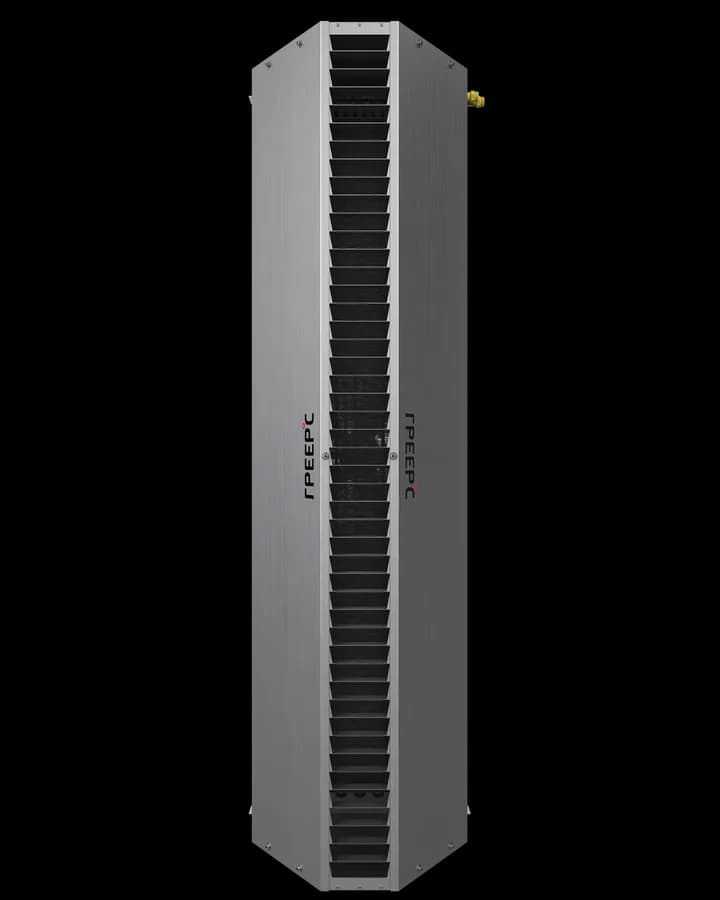

Тепловая завеса ГРЕЕРС ЗВП-М2-200В

Name: Тепловая завеса ГРЕЕРС ЗВП-М2-200В
Brand: ГРЕЕРС
Price: 146164 RUB

длина 2,0 м · проём до 7,5 м · водяной нагрев · 65,3 кВт при 90/70, 0 °C, III скорость · 9 100 м³/ч · 230 В.

Промышленные завесы шиберного типа (склады, цеха, СТО, ворота): М1/М2 — 1,5 и 2 м (В, Е, Е IP54, Н), М3 — 1,5 и 2 м (В, Н; двухрядный теплообменник), М4 — 1 и 2 м (В, Н; одна скорость). Корпус — оцинкованная сталь; сопло ABS — у М1/М2, у М3/М4 сопла нет; IP54 (Е — IP21 или IP54); теплоноситель до 130 °C; струя до 13 м; соединяются в ряд.

Подобрать под проём Аналоги других брендов

Мощность при разных графиках теплоносителя

Максимальная скорость, 9 100 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (расхождение с паспортом до 1 % в 9 из 10 точек таблицы).

График, °C	Воздух на входе +5 °C			Воздух на входе +15 °C
	кВт	t вых.	вода, м³/ч	кВт	t вых.	вода, м³/ч
95/70 расчёт	62,7	25,6	2,22	54,1	32,8	1,92
90/70 паспорт	61,2	25,1	2,70	52,6	32,3	2,33
80/60 паспорт	52,4	22,2	2,30	43,8	29,4	1,92
70/50 паспорт	43,3	19,2	1,89	34,7	26,4	1,52
60/40 расчёт	34,2	16,2	1,49	25,6	23,4	1,11

Характеристики

Бренд: ГРЕЕРС
Серия: ЗВП-М
Нагрев: водяной нагрев
Длина: 2 000 мм
Высота проёма до: 7,5 м
Монтаж: горизонтально, вертикально
Расход воздуха: 5 400 / 6 700 / 9 100 м³/ч
Длина струи: 7,5 м
Тепловая мощность: 65,3 кВт (90/70, 0 °C, III скорость)
Электропитание: 230 В, 1 ф., 3,6 А
Двигатель: AC, 780 Вт
Теплоноситель до: 130 °C
Макс. давление: 1,6 МПа
Присоединение: Резьба 3/4" (патрубки теплообменника)
Шум: 64 дБ(А) (на 5 м, помещение 1500 м³ со средним звукопоглощением; по скоростям 54/59/64 дБ(А))
Защита: IP54
Габариты Ш×В×Г: 2 000×685×560 мм
Масса: 84,0 кг
Управление: Встроенной автоматики нет. Опции ГРЕЕРС: термостат TDS с регулятором скорости или пульт ПКУ-1 с выносным термостатом TRO, распределительная коробка SW2, блок питания и управления БПУ-У, концевой выключатель двери DCM; для водяных — клапан UVK и смесительные узлы УС/УСН. Автоматика не ГРЕЕРС снимает гарантию.
Страна производства: Россия
Гарантия: 3 г.
Расхождение расчёта с паспортом: до 1 % в 9 из 10 точек таблицы (всего 60)

Документы

Документы производителя, без регистрации.

Что важно знать

Производитель не нормирует макс. высоту проёма: в расчёте принята макс. длина струи на III скорости (по паспорту — «ориентир при выборе, при наружной t > 0 °C и ветре ≤ 1 м/с»); по скоростям: 3,0/5,0/7,5 м.
Теплообменник Cu-Al, однорядный; масса без воды / с водой 84 / 86,7 кг. Диапазон мощности по паспорту 38,5–74,4 кВт (при макс. расходе, 60/40–120/70, t воздуха на входе 0 °C).
Паспорт 09.26 содержит таблицы только для режимов 120/70, 90/70, 80/60, 70/50 (без 60/40). Таблицы для 60/40 из каталога 2.25 не использованы: они даны для других расходов воздуха (прежняя редакция).
