ГРЕЕРС · серия ЗВП-М

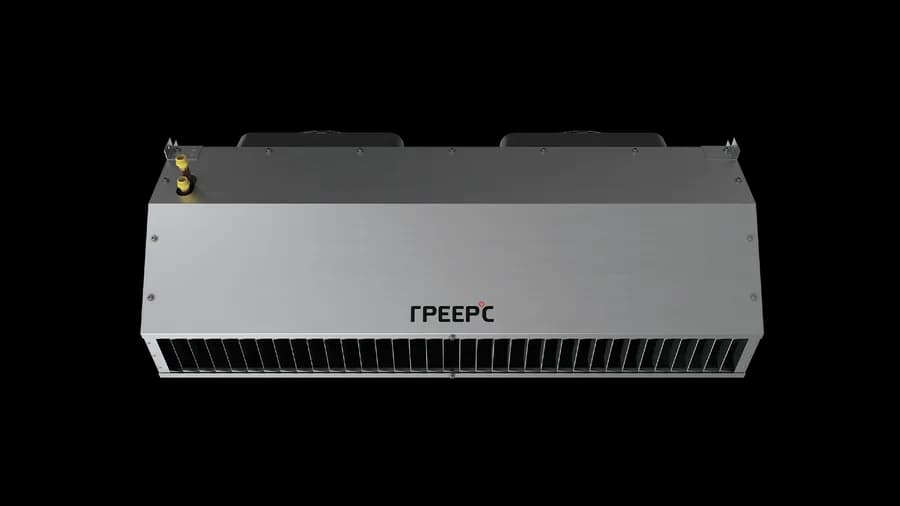

Тепловая завеса ГРЕЕРС ГРЕЕРС ЗВП-М2-150В

Name: Тепловая завеса ГРЕЕРС ГРЕЕРС ЗВП-М2-150В
Brand: ГРЕЕРС
Price: 107060 RUB

длина 1,5 м · проём до 7,5 м · водяной нагрев · 45,9 кВт при 90/70, 0 °C, III скорость · 6 600 м³/ч · 220 В.

Промышленные завесы шиберного типа (склады, цеха, СТО, ворота): М1/М2 — 1,5 и 2 м (В, Е, Е IP54, Н), М3 — 1,5 и 2 м (В, Н; двухрядный теплообменник), М4 — 1 и 2 м (В, Н; одна скорость). Оцинкованная сталь, сопло ABS; IP54 (Е — IP21 или IP54); теплоноситель до 130 °C; струя до 13 м; соединяются в ряд.

Подобрать под проём

Мощность при разных графиках теплоносителя

Максимальная скорость, 6 600 м³/ч; воздух на входе — из помещения. «Паспорт» — режим есть в таблице производителя, «расчёт» — пересчёт по паспортным данным (расхождение с паспортом до 1 % в 9 из 10 точек таблицы).

График, °C	Воздух на входе +5 °C			Воздух на входе +15 °C
	кВт	t вых.	вода, м³/ч	кВт	t вых.	вода, м³/ч
95/70 расчёт	43,7	24,8	1,55	37,5	32,0	1,33
90/70 паспорт	43,0	24,5	1,90	36,8	31,6	1,63
80/60 паспорт	36,5	21,5	1,60	30,3	28,7	1,33
70/50 паспорт	30,0	18,6	1,31	23,8	25,8	1,04
60/40 расчёт	23,5	15,6	1,02	17,3	22,8	0,75

Характеристики

Бренд: ГРЕЕРС
Серия: ЗВП-М
Нагрев: водяной нагрев
Длина: 1 500 мм
Высота проёма до: 7,5 м

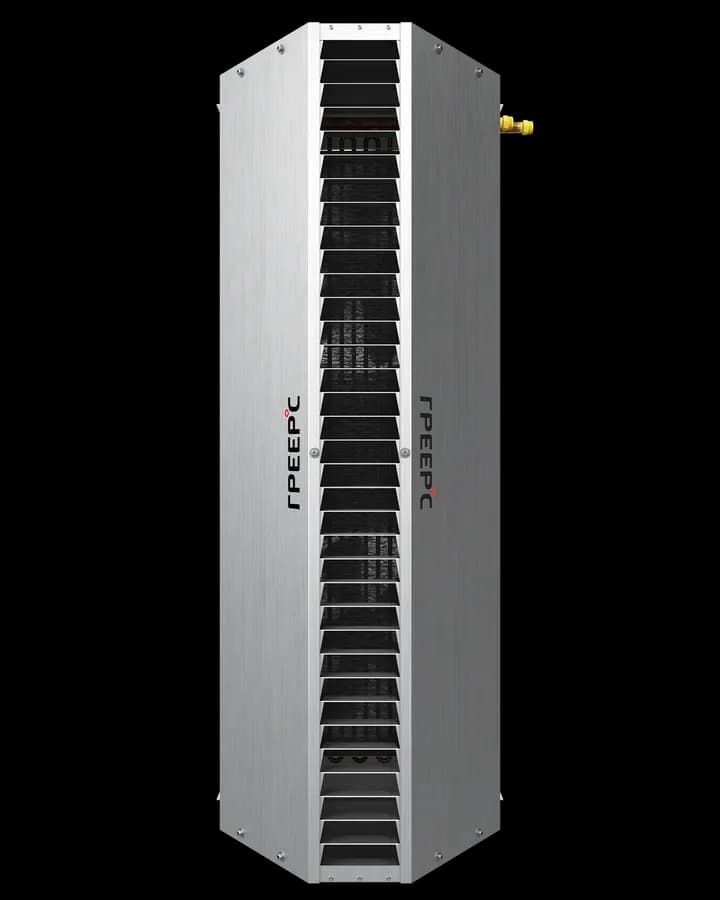

Монтаж: горизонтально, вертикально
Расход воздуха: 4 100 / 5 000 / 6 600 м³/ч
Длина струи: 7,5 м
Тепловая мощность: 45,9 кВт (90/70, 0 °C, III скорость)
Электропитание: 220 В, 1 ф., 2,4 А
Двигатель: AC, 520 Вт
Теплоноситель до: 130 °C
Макс. давление: 1,6 МПа
Присоединение: Резьба 3/4" (патрубки теплообменника)
Шум: 57 дБ(А) (на 5 м, помещение 1500 м³ со средним звукопоглощением; по скоростям 47/52/57 дБ(А))
Защита: IP54
Габариты Ш×В×Г: 1 500×685×560 мм
Масса: 63,0 кг
Управление: Встроенной автоматики нет. Опции ГРЕЕРС: регулятор скорости TDS, пульт ПКУ, автоматика AMT (Modbus) или SW2; для водяных — узел УВК, клапаны, термостат. Автоматика не ГРЕЕРС снимает гарантию.
Страна производства: Россия
Гарантия: 3 г.
Расхождение расчёта с паспортом: до 1 % в 9 из 10 точек таблицы (всего 60)

Документы

Документы производителя, без регистрации.

Что важно знать

Производитель не нормирует макс. высоту проёма: в расчёте принята макс. длина струи на III скорости (по паспорту — «ориентир при выборе, при наружной t > 0 °C и ветре ≤ 1 м/с»); по скоростям: 3,0/5,0/7,5 м.
Теплообменник Cu-Al, однорядный; масса без воды / с водой 63 / 65 кг. Диапазон мощности по паспорту 26,2–50,5 кВт (при макс. расходе, 60/40–120/70, t воздуха на входе 0 °C).
Паспорт 09.26 содержит таблицы только для режимов 120/70, 90/70, 80/60, 70/50 (без 60/40). Таблицы для 60/40 из каталога 2.25 не использованы: они даны для других расходов воздуха (прежняя редакция).
